这些特殊的耐热柔软单芯电子线主要用于电源安装，开关柜，电机和变压器等高温（例如上光机和烘干塔等）坏境。这些也适用于电气设备的内部布线，如照明和供暖设备。
<HAR> HD 21.7 S2, CEI 20-20, CEI20-52, VDE-0281 第7部分, CE 低压73/23/EEC和93/68/EEC指令,ROHS认证

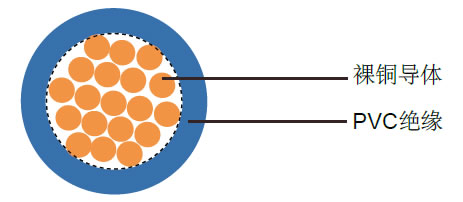

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5, BS 6360 cl. 5 and HD 383
- 耐热PVC TI3绝缘，遵循VDE 0281第7部分
- 线芯的色彩编码遵循VDE-0293
- H05V2-K (20, 18 & 17 线规)
- H07V2-K (16 线规及以上)
- 工作电压: 300/500v (H05V2-K)/ 450/750v (H07V2-K)
- 测试电压: 2000 V
- 动态弯曲半径: 10-15 x Ø
- 静态弯曲半径: 10-15 x Ø
- 应用时的工作温度: +5º C to +90º C
- 静态时可承受的温度: -10º C to +105º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
| 线规 |
芯数 X 导体截面积 # X MM² |
标称绝缘厚度 MM | 标称外径 MM |
标称铜的 重量 KG/KM |
标称电缆 重量 KG/KM |
|---|---|---|---|---|---|
| H05V2-K | |||||
| 20(16/32) | 1 x 0.5 | 0.6 | 2.5 | 4.8 | 8.7 |
| 18(24/32) | 1 x 0.75 | 0.6 | 2.7 | 7.2 | 11.9 |
| 17(32/32) | 1 x 1 | 0.6 | 2.8 | 9.6 | 14.0 |
|
H07V2-K
|
|||||
| 16(30/30) | 1 x 1.5 | 0,7 | 3.4 | 14.4 | 20 |
| 14(50/30) | 1 x 2.5 | 0,8 | 4.1 | 24 | 33.3 |
| 12(56/28) | 1 x 4 | 0,8 | 4.8 | 38 | 48.3 |
| 10(84/28) | 1 x 6 | 0,8 | 5.3 | 58 | 68.5 |
| 8(80/26) | 1 x 10 | 1,0 | 6.8 | 96 | 115 |
| 6(128/26) | 1 x 16 | 1,0 | 8.1 | 154 | 170 |
| 4 (200/26) | 1 x 25 | 1,2 | 10.2 | 240 | 270 |
| 2 (280/26) | 1 x 35 | 1,2 | 11.7 | 336 | 367 |
| 1 (400/26) | 1 x 50 | 1,4 | 13.9 | 480 | 520 |
| 2/0 (356/24) | 1 x 70 | 1,4 | 16 | 672 | 729 |
| 3/0 (485/24) | 1 x 95 | 1,6 | 18.2 | 912 | 962 |
| 4/0 (614/24) | 1 x 120 | 1,6 | 20.2 | 1115 | 1235 |
| 300 MCM(765/24) | 1 x 150 | 1,8 | 22.5 | 1440 | 1523 |
| 350 MCM(944/24) | 1 x 185 | 2,0 | 24.9 | 1776 | 1850 |
| 500MCM(1225/24) | 1 x 240 | 2,2 | 28.4 | 2304 | 2430 |
