H05VK UL/ H07V - K UL是国际认可的符合UL / CSA和AWM/ MTW标准的柔软PVC绝缘的单芯电缆。可以用于电器布线和机床接线以及控制系统。它们可敷设于管道或软管中。主要在北美和欧洲国家使用,电子和电气设备,配电盘等的内部布线。
<HAR> HD 21.7 S2, VDE-0281 第3部分,UL-标准及认证 1063 MTW, UL-AWM Style 1015, CSA TEW, CSAAWM I A/B, FT-1, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

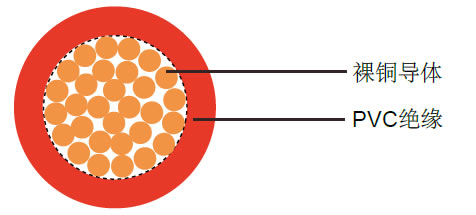

- 多股柔软镀锡铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5, HD383 Cl-5
- PVC(聚氯乙烯)TI3绝缘
- 线芯的色彩编码遵循VDE-0293
- H05V-K UL (22, 20 & 18 线规)
- H07V-K UL (16线规及以上)
- X05V-K UL & X07V-K UL非欧公共体标的颜色
- 工作电压: 300/500v (H05V-K UL)
- 工作电压: 450/750v (H07V-K UL)
- 工作电压 UL/CSA: 600v AC, 750v DC.
- 测试电压: 2500 V
- 动态/静态弯曲半径: 10-15 x Ø
- 温度 HAR/IEC: -40º to +70º C
- 温度 UL-AWM: -40º to +105º C
- 温度 UL-MTW: -40º C to +90º C
- 温度 CSA-TEW: -40º C to +105º C
- 阻燃: IEC 60332.1, FT-1
- 绝缘电阻: 20 MΩ x km
线规 |
芯数 X 导体截面积 # X MM² |
标称绝缘厚度 MM | 标称外径 MM |
标称铜的 重量 KG/KM |
标称电缆 重量 KG/KM |
---|---|---|---|---|---|
1 x 0.5 | 0.6 | 2.5 | 4.9 | 11 | |
18(24/32) | 1 x 0.75 | 0.6 | 2.7 | 7.2 | 14 |
17(32/32) | 1 x 1 | 0.6 | 2.9 | 9.6 | 17 |
16(30/30) | 1 x 1.5 | 0,7 | 3.1 | 14.4 | 20 |
14(50/30) | 1 x 2.5 | 0,8 | 3.7 | 24.0 | 32 |
12(56/28) | 1 x 4 | 0,8 | 4.4 | 38.0 | 45 |
10(84/28) | 1 x 6 | 0,8 | 4.9 | 58.0 | 63 |
8(80/26) | 1 x 10 | 1,0 | 6.8 | 96.0 | 120 |
6(128/26) | 1 x 16 | 1,0 | 8.9 | 154.0 | 186 |
4 (200/26) | 1 x 25 | 1,2 | 10.1 | 240 | 261 |
2 (280/26) | 1 x 35 | 1,2 | 11.4 | 336 | 362 |
1 (400/26) | 1 x 50 | 1,4 | 14.1 | 480 | 539 |
2/0 (356/24) | 1 x 70 | 1,4 | 15.8 | 672 | 740 |
3/0 (485/24) | 1 x 95 | 1,6 | 18.1 | 912 | 936 |
4/0 (614/24) | 1 x 120 | 1,6 | 19.5 | 1152 | 1184 |
