H05V2- K UL/ H07V2- K UL是国际认可符合UL / CSA和AWM/ MTW标准的柔软PVC绝缘的单芯电缆，对HAR/IEC标准来说提高了工作温度范围，对UL- AWM来说提高了工作电压。因此此电缆适用于变频器的连接和内部接线，可以用于电器布线和机床接线以及控制系统。它们可敷设于管道或软管中。主要在北美和欧洲国家使用，电子和电气设备，配电盘等的内部布线。
<HAR> HD 21.7 S2, <HAR> H05V2-K / H07V2-K, VDE-0281 第3部分,UL-标准及认证 1063 MTW, UL-AWM Style 10269, CSA TEW, CSA-AWM 1 A/B, FT-1,CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

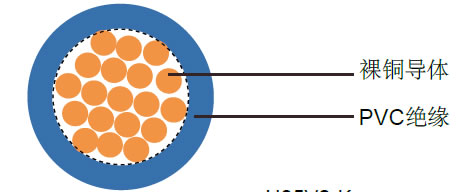

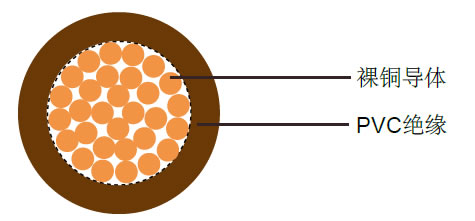

- 多股柔软镀锡铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVC绝缘
- 线芯的色彩编码遵循VDE-0293
- H05V2-K UL (22, 20 & 18 线规)
- H07V2-K UL (16 线规及以上)
- X05V2-K UL & X07V2-K UL 不适用HAR色彩编码
- 工作电压: 300/500v (H05V2-K UL)
- 工作电压: 450/750v (H07V2-K UL)
- 工作电压 UL(MTW) & CSA: 600v
- 工作电压 UL (AWM): 1000v
- 测试电压: 2500 V (4000 V UL)
- 动态/静态弯曲半径: 10-15 x Ø
- 温度 HAR/IEC: -40º to +90º C
- 温度 UL-AWM: -40º to +105º C
- 温度 UL-MTW: -40º C to +90º C
- 温度 CSA-TEW: -40º C to +105º C
- 阻燃: IEC 60332.1, FT-1, UL VW-1
- 绝缘电阻: 20 MΩ x km
| 线规 |
芯数 X 导体截面积 # X MM² |
标称绝缘厚度 MM | 标称外径 MM |
标称铜的 重量 KG/KM |
标称电缆 重量 KG/KM |
|---|---|---|---|---|---|
| 20(16/32) | 1 x 0.5 | 0.6 | 2.5 | 4.8 | 11 |
| 18(24/32) | 1 x 0.75 | 0.6 | 2.7 | 7.2 | 14 |
| 17(32/32) | 1 x 1 | 0.6 | 2.9 | 9.6 | 16 |
| 16(30/30) | 1 x 1.5 | 0.7 | 3.1 | 14.4 | 20 |
| 14(50/30) | 1 x 2.5 | 0.8 | 3.7 | 24 | 32 |
| 12(56/28) | 1 x 4 | 0.8 | 4.4 | 38 | 50 |
| 10(84/28) | 1 x 6 | 0.8 | 4.9 | 58 | 66 |
| 8(80/26) | 1 x 10 | 1.0 | 6.8 | 96 | 121 |
| 6(128/26) | 1 x 16 | 1.0 | 8.9 | 154 | 211 |
| 4 (200/26) | 1 x 25 | 1.2 | 10.1 | 240 | 303 |
| 2 (280/26) | 1 x 35 | 1.2 | 11.4 | 336 | 407 |
| 1 (400/26) | 1 x 50 | 1.4 | 14.1 | 480 | 600 |
| 2/0 (356/24) | 1 x 70 | 1.4 | 15.8 | 672 | 790 |
| 3/0 (485/24) | 1 x 95 | 1.6 | 18.1 | 912 | 1067 |
| 4/0 (614/24) | 1 x 120 | 1.6 | 19.5 | 1115 | 1277 |
