FRA 213D SW4 铁路应用GKW牵引电缆

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

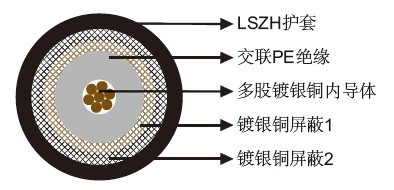

结构

内导体：多股镀银铜导体。
绝缘：交联PE（PEX）。
外导体（屏蔽1）：镀银铜。
外导体（屏蔽2）：镀银铜。
护套：LSZH 弹性体。

20℃时的电气特性

• 阻抗	Ω	50+/-2
  标称电容	pF/m	101
  最小绝缘电阻	MΩ.km	100000
  内导体电阻	MΩ/km	5.8
  外导体电阻	MΩ/km	4.43
  衰减
  @10MHz	dB/100m	2
  @50MHz	dB/100m	5
  @100MHz	dB/100m	8
  @150MHz	dB/100m	10
  @200MHz	dB/100m	12
  @300MHz	dB/100m	15
  @400MHz	dB/100m	17
  @450MHz	dB/100m	19
  @500MHz	dB/100m	20
  @600MHz	dB/100m	22
  @800MHz	dB/100m	27
  @850MHz	dB/100m	28
  @900MHz	dB/100m	29
  @950MHz	dB/100m	30
  @1000MHz	dB/100m	31
  @1800MHz	dB/100m	45
  @1900MHz	dB/100m	47
  @2000MHz	dB/100m	49
  @2400MHz	dB/100m	55
  @3000MHz	dB/100m	64
  @4000MHz	dB/100m	79
  @5000MHz	dB/100m	93
  @6000MHz	dB/100m	106
  传播速度	%	66

•

机械和热性能

最小弯曲半径：50mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构 NO/MM	标称内导体直径 MM	标称外导体直径 MM	标称外径 MM	标称重量 KG/KM
7/0.75	2.25	8.7	10.8	202
