FRA 3002 SW4

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

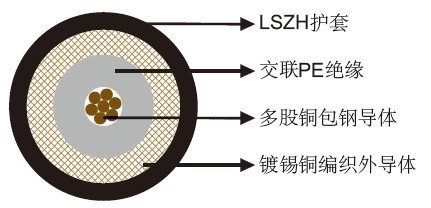

结构

内导体：多股铜包钢。
绝缘：交联PE（PEX）。
外导体：镀锡铜编织。
护套：LSZH 弹性体。

20℃时的电气特性

• 阻抗	Ω	75+/-3
  标称电容	pF/m	67
  最小绝缘电阻	MΩ.km	100000
  内导体电阻	MΩ/km	236
  衰减
  @10MHz	dB/100m	6
  @50MHz	dB/100m	14
  @100MHz	dB/100m	20
  @150MHz	dB/100m	25
  @200MHz	dB/100m	29
  @300MHz	dB/100m	36
  @400MHz	dB/100m	42
  @450MHz	dB/100m	45
  @500MHz	dB/100m	47
  @600MHz	dB/100m	52
  @800MHz	dB/100m	62
  @850MHz	dB/100m	64
  @900MHz	dB/100m	66
  @950MHz	dB/100m	68
  @1000MHz	dB/100m	70
  传播速度	%	66

•

机械和热性能

最小弯曲半径：25mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构 NO/MM	标称内导体直径 MM	标称外导体直径 MM	标称外径 MM	标称重量 KG/KM
7/0.14	0.42	2.9	3.7	21
