FRA 400 SW4铁路应用GKW牵引同轴电缆

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

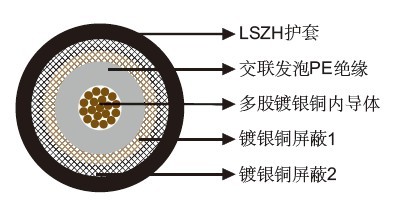

结构

内导体：多股镀银铜导体。
绝缘：交联发泡PE（SPEX）。
外导体（屏蔽1）：镀银铜。
外导体（屏蔽2）：镀银铜。
护套：LSZH 弹性体。

20℃时的电气特性

• 阻抗	Ω	50+/-2
  标称电容	pF/m	94.5
  最小绝缘电阻	MΩ.km	100000
  内导体电阻	MΩ/km	29.45
  外导体电阻	MΩ/km	7.6
  衰减
  @10MHz	dB/100m	5
  @50MHz	dB/100m	11
  @100MHz	dB/100m	16
  @150MHz	dB/100m	20
  @200MHz	dB/100m	23
  @300MHz	dB/100m	29
  @400MHz	dB/100m	34
  @450MHz	dB/100m	36
  @500MHz	dB/100m	38
  @600MHz	dB/100m	42
  @800MHz	dB/100m	50
  @850MHz	dB/100m	51
  @900MHz	dB/100m	53
  @950MHz	dB/100m	55
  @1000MHz	dB/100m	56
  @1800MHz	dB/100m	79
  @1900MHz	dB/100m	82
  @2000MHz	dB/100m	84
  @2400MHz	dB/100m	94
  @3000MHz	dB/100m	107
  @4000MHz	dB/100m	128
  @5000MHz @6000MHz	dB/100m  dB/100m	147
  		165
  传播速度	%	70.7

•

机械和热性能

最小弯曲半径：25mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构 No/mm	标称内导体直径 mm	标称外导体直径 mm	标称外径 mm	标称重量 kg/km
19/0.2	1.0	4.24	5.0	60
