BS 5467 EMMU133铅护套铠装电力电缆,600/1000V

应用

这些电力电缆和控制电缆用于在低电压安装系统的电力供应在工业中很适用于地下应用, 也可用于具有烃类和机械保护潮湿环境中，防止溶剂的渗透和腐蚀. 铅护套可以加强芳香族碳氢化合物的侵蚀

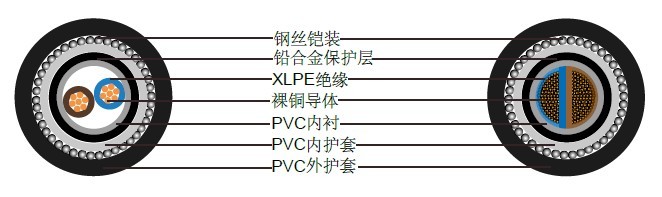

结构

导体            多股铜导体, 遵循BS 6360/IEC 60228，2类.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色或蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)

保护层 LC (L铅合金 'E')护套

内护套         PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压      600/1000V
额定温度      0°C to +90°C
弯曲半径      12 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数

两芯600/1000 V铅护套电缆

BS5467两芯600/1000 V铅护套电缆

标称导体截面积	成股类型	标称绝缘厚度	标称铅护套厚度	标称内护套厚度	标称钢丝铠装直径	标称外护套厚度	标称外径	标称重量
MM²	NO./MM	MM	MM	MM	MM	MM	MM	KG/KM
2x1.5	7/0.53	0.6	1.2	0.8	0.9	1.3	16.5	780
2x2.5	7/0.67	0.7	1.2	0.8	0.9	1.4	17.2	985
2x4	7/0.85	0.7	1.2	0.8	0.9	1.4	18.4	1100
2x6	7/1.04	0.7	1.2	0.8	0.9	1.4	19.6	1240
2x10	7/1.35	0.7	1.2	0.8	0.9	1.5	20.8	1430
2x16	7/1.70	0.7	1.2	0.8	1.25	1.5	21.8	1700
2x25	7/2.14	0.9	1.2	0.8	1.25	1.6	25.5	2060
2x35*	7/2.52	0.9	1.3	1	1.6	1.7	29.4	2670
2x50*	19/1.78	1.0	1.2	1	1.6	1.8	27.2	2640
2x70*	19/2.14	1.1	1.3	1	1.6	1.9	30.5	3400
2x95*	19/2.52	1.1	1.4	1.2	2.0	2.0	34.5	4530
2x120*	37/2.03	1.2	1.4	1.2	2.0	2.1	37.8	5170
2x150*	37/2.25	1.4	1.5	1.2	2.0	2.2	41.1	6120
2x185*	37/2.52	1.6	1.6	1.4	2.5	2.4	46.3	7710
2x240*	61/2.25	1.7	1.8	1.4	2.5	2.5	51.7	9650
2x300*	61/2.52	1.8	1.9	1.6	2.5	2.6	56.3	11510

* D形多股导体
