BS 5467铠装电力电缆,1900/3300V

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下.

结构

导体 :实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘 :XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码 :1芯: 棕色
               2芯: 棕色或蓝色
                3芯: 棕色, 黑色, 灰色
            4芯: 蓝色, 棕色, 黑色, 灰色
               5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
               5芯以上: 白色线芯加黑色数字标识
内衬: PVC (聚氯乙烯)
铠装: 单芯: AWA (铝丝铠装)
         多芯: SWA (钢丝铠装)
外护套: PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压:1900/3300V
额定温度: 0°C to +90°C
弯曲半径: 1.5mm² to 16mm²: 6 x 外径
25mm² 以上: 8 x 外径
防火: IEC60332第一部分, BS4066第一部分

电缆参数

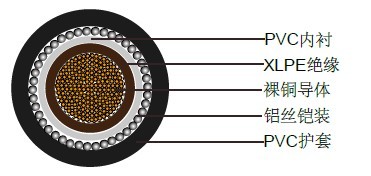

单芯1900/3300 V多股铜导体电缆

BS5467单芯1900/3300 V多股铜导体电缆

标称导体截面积	成股类型	标称绝缘厚度	标称内衬厚度	标称铝丝铠装直径	标称护套厚度	标称外径	标称重量
MM²	NO./MM	MM	MM	MM	MM	MM	KG/KM
1x50	19/1.78	2	0.8	1.25	1.6	20.6	790
1x70	19/2.14	2	0.8	1.25	1.6	22.4	1040
1x95	19/2.52	2	0.8	1.25	1.6	24.3	1330
1x120	37/2.03	2	1	1.6	1.7	27.2	1680
1x150	37/2.25	2	1	1.6	1.7	28.8	1970
1x185	37/2.52	2	1	1.6	1.8	30.8	2370
1x240	61/2.25	2	1	1.6	1.8	33.5	2960
1x300	61/2.52	2	1	1.6	1.9	36.1	3610
1x400	61/2.85	2	1.2	2	2	40.5	4600
1x500	61/3.20	2.2	1.2	2	2.1	44.2	5680
1x630	127/2.52	2.4	1.2	2	2.2	48.8	7160
1x800	127/2.85	2.6	1.4	2.5	2.4	55.4	9150
1x1000	127/3.20	2.8	1.4	2.5	2.5	60.6	11270

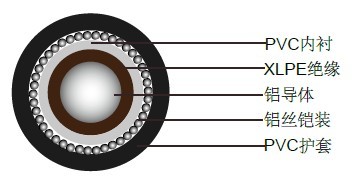

单芯1900/3300 V实心铝导体电缆

标称导体截面积	标称绝缘厚度	标称内衬厚度	标称铝丝铠装直径	标称护套厚度	标称外径	标称重量
mm²	mm	mm	mm	mm	mm	kg/km
1x50	2	0.8	1.25	1.6	19.4	600
1x70	2	0.8	1.25	1.6	20.9	710
1x95	2	0.8	1.25	1.6	22.5	810
1x120	2	1	1.6	1.7	25.2	1065
1x150	2	1	1.6	1.7	26.5	1210
1x185	2	1	1.6	1.8	28.3	1390
1x240	2	1	1.6	1.8	30.5	1630
1x300	2	1	1.6	1.9	32.8	1900

*实心扇状导体（1类）
