BS 5467 EMMU133铅护套铠装电力电缆,600/1000V

应用

这些电力电缆和控制电缆用于在低电压安装系统的电力供应在工业中很适用于地下应用, 也可用于具有烃类和机械保护潮湿环境中，防止溶剂的渗透和腐蚀. 铅护套可以加强芳香族碳氢化合物的侵蚀

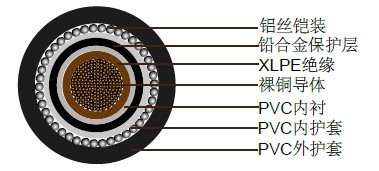

结构

导体            多股铜导体, 遵循BS 6360/IEC 60228，2类.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色或蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)

保护层 LC (L铅合金 'E')护套

内护套         PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压      600/1000V
额定温度      0°C to +90°C
弯曲半径      12 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数

单芯600/1000 V铅护套电缆

标称导体截面积	成股类型	标称绝缘厚度	标称铅护套厚度	标称内护套厚度	标称铝丝铠装厚度	标称外护套厚度	标称外径	标称重量
MM²	NO./MM	MM	MM	MM	MM	MM	MM	KG/KM
1x50	19/1.78	1	1.2	0.8	1.37	1.5	20	1285
1x70	19/2.14	1.1	1.2	0.8	1.37	1.5	22	1605
1x95	19/2.52	1.1	1.2	0.8	1.37	1.6	24	1965
1x120	37/2.03	1.2	1.3	0.8	1.37	1.6	25.5	2365
1x150	37/2.25	1.4	1.3	1	1.37	1.7	28	2800
1x185	37/2.52	1.6	1.4	1	1.72	1.8	31	3490
1x240	61/2.25	1.7	1.5	1	1.72	1.8	34	4300
1x300	61/2.52	1.8	1.6	1	1.72	1.9	37	5203
1x400	61/2.85	2	1.7	1.2	2.14	2	42	6615
