BS 5467 铠装电力电缆, 600/1000V

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下

结构

导体            实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色或蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压      600/1000V
额定温度      0°C to +90°C
弯曲半径      1.5mm² to 16mm²: 6 x 外径
                  25mm² and above: 8 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数

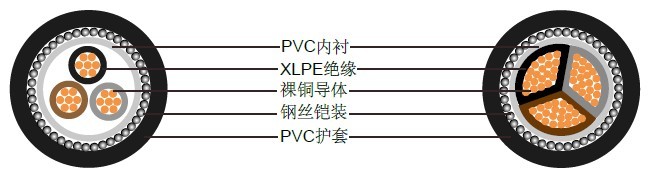

三芯600/1000 V，多股铜导体

标称导体截面积	成股类型	标称绝缘厚度	标称内衬厚度	标称钢丝铠装 直径	标称护套厚度	标称外径		标称重量
						挤出型内衬	带状内衬
MM²	NO./MM	MM	MM	MM	MM	MM	MM	KG/KM
3x1.5	7/0.53	0.6	0.8	0.9	1.3	12.6	-	340
3x2.5	7/0.67	0.7	0.8	0.9	1.4	14.1	-	408
3x4	7/0.85	0.7	0.8	0.9	1.4	15.3	-	498
3x6	7/1.04	0.7	0.8	0.9	1.4	16.6	-	600
3x10	7/1.35	0.7	0.8	1.25	1.5	19.5	-	915
3x16	7/1.70	0.7	0.8	1.25	1.6	21.6	21.6	1130
3x25	7/2.14	0.9	1	1.6	1.7	26.7	26.3	1710
3x25*	7/2.14	0.9	1	1.6	1.7	23.6	23.2	1710
3x35	7/2.52	0.9	1	1.6	1.8	29.4	29.0	2100
3x35*	7/2.52	0.9	1	1.6	1.8	25.7	25.3	2100
3x50*	19/1.78	1.0	1	1.6	1.8	28.5	28.1	2450
3x70*	19/2.14	1.1	1	1.6	1.9	32.2	31.8	3120
3x95*	19/2.52	1.1	1.2	2.0	2.1	37.0	36.2	4310
3x120*	37/2.03	1.2	1.2	2.0	2.2	40.4	39.6	5160
3x150*	37/2.25	1.4	1.4	2.5	2.3	45.5	44.3	7160
3x185*	37/2.52	1.6	1.4	2.5	2.4	49.8	48.6	8600
3x240*	61/2.25	1.7	1.4	2.5	2.6	55.1	53.9	10755
3x300*	61/2.52	1.8	1.6	2.5	2.7	60.2	58.6	13080
3x400*	61/2.85	2	1.6	2.5	2.9	66.6	65.0	15810

* 扇形多股导体(2类)

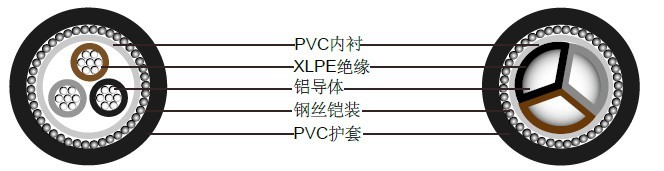

三芯600/1000 V，实心铝导体

标称导体截面积	标称绝缘厚度	标称内衬厚度	标称铝丝铠装直径	铠装带		标称护套厚度	标称外径			标称电缆重量
				厚度	宽度		铝丝铠装		铝带 铠装
							挤出型内衬	带状内衬
MM²	MM	MM	MM	MM	MM	MM	MM	MM	MM	KG/KM
3x16	0.7	0.8	1.25	0.6	2.4	1.6	20.3	20.3	19	760
3x25	0.9	1	1.6	0.6	2.4	1.7	22.5	22.1	20.1	1020
3x25*	0.9	1	1.6	0.6	2.4	1.7	24.9	24.5	22.5	1020
3x35	0.9	1	1.6	0.6	2.4	1.8	24.4	24.9	22	1200
3x35*	0.9	1	1.6	0.6	2.4	1.8	27.3	26.9	24.9	1200
3x50*	1.0	1	1.6	0.6	2.4	1.8	26.8	26.4	24.9	1380
3x70*	1.1	1	1.6	1	3.6	1.9	30.2	29.8	28.6	1750
3x95*	1.1	1.2	2.0	1	3.6	2.1	34.8	34.0	32	2420
3x120*	1.2	1.2	2.0	1.4	4.8	2.2	37.8	37.0	35.8	2820
3x150*	1.4	1.4	2.5	1.4	4.8	2.3	42.7	41.5	39.3	3660
3x185*	1.6	1.4	2.5	1.4	4.8	2.4	46.7	45.5	43.3	4350
3x240*	1.7	1.4	2.5	1.4	4.8	2.6	51.5	50.3	48.1	5220
3x300*	1.8	1.6	2.5	1.8	6.4	2.7	56.2	54.6	53.2	6200

*实心扇状导体（1类）
