BS 5467 铠装电力电缆, 600/1000V

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下

结构

导体            实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色或蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压      600/1000V
额定温度      0°C to +90°C
弯曲半径      1.5mm² to 16mm²: 6 x 外径
                  25mm² and above: 8 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数

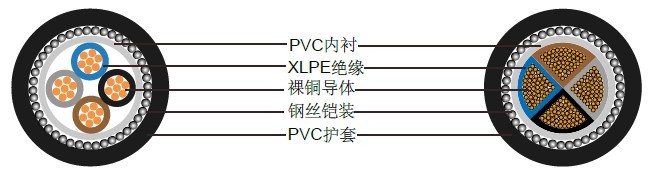

四芯600/1000 V，多股铜导体

标称导体截面积	成股类型	标称绝缘厚度	标称内衬厚度	标称钢丝铠装直径	标称护套厚度	标称外径		标称重量
						挤出型内衬	带状内衬
MM²	NO./MM	MM	MM	MM	MM	MM	MM	KG/KM
4x1.5	7/0.53	0.7	0.8	0.9	1.4	13.3	-	390
4x2.5	7/0.67	0.7	0.8	0.9	1.4	15.0	-	470
4x4	7/0.85	0.7	0.8	0.9	1.4	16.4	-	580
4x6	7/1.04	0.7	0.8	1.25	1.5	18.7	-	805
4x10	7/1.35	0.7	0.8	1.25	1.5	21.1	-	1090
4x16	7/1.70	0.7	0.8	1.25	1.6	23.4	23.4	1320
4x25	7/2.14	0.9	1	1.6	1.7	28.9	28.5	1840
4x25*	7/2.14	0.9	1	1.6	1.7	26.1	25.7	1840
4x35	7/2.52	0.9	1	1.6	1.8	31.9	31.5	2310
4x35*	7/2.52	0.9	1	1.6	1.8	28.6	28.2	2310
4x50*	19/1.78	1.0	1	1.6	1.9	32.0	31.6	2970
4x70*	19/2.14	1.1	1.2	2.0	2.1	37.7	36.9	4240
4x95*	19/2.52	1.1	1.2	2.0	2.2	41.7	40.9	5400
4x120*	37/2.03	1.2	1.4	2.5	2.3	47.1	45.9	7000
4x150*	37/2.25	1.4	1.4	2.5	2.4	51.4	50.2	8350
4x185*	37/2.52	1.6	1.4	2.5	2.6	56.6	55.4	10130
4x240*	61/2.25	1.7	1.6	2.5	2.7	63.0	61.4	12840
4x300*	61/2.52	1.8	1.6	2.5	2.9	68.8	67.2	15530
4x400*	61/2.85	2	1.8	3.15	3.2	78.1	76.1	19950

* 扇形多股导体(2类)

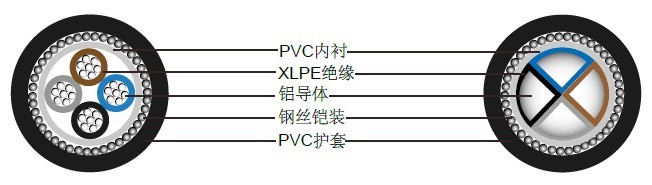

四芯600/1000 V，实心铝导体

标称导体截面积	标称绝缘厚度	标称内衬厚度	标称铝丝铠装直径	铠装带		标称护套厚度	标称外径			标称电缆重量
				厚度	宽度		铝丝铠装		铝带 铠装
							挤出型内衬	带状内衬
mm²	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km
4x16	0.7	0.8	1.25	0.6	2.4	1.6	21.8	21.8	20.5	980
4x25	0.9	1	1.6	0.6	2.4	1.7	26.9	26.5	24.5	1220
4x25*	0.9	1	1.6	0.6	2.4	1.7	24.6	24.2	22.2	1220
4x35	0.9	1	1.6	0.6	2.4	1.8	29.5	29.2	27.1	1420
4x35*	0.9	1	1.6	0.6	2.4	1.8	27	26.6	24.6	1420
4x50*	1.0	1	1.6	1	2.4	1.9	30	29.6	28.4	1770
4x70*	1.1	1.2	2.0	1	3.6	2.1	35.3	34.5	32.5	2500
4x95*	1.1	1.2	2.0	1.4	3.6	2.2	39	38.2	37	2980
4x120*	1.2	1.4	2.5	1.4	4.8	2.3	44	42.8	40.6	3950
4x150*	1.4	1.4	2.5	1.4	4.8	2.4	47.9	46.7	44.5	4600
4x185*	1.6	1.4	2.5	1.4	4.8	2.6	52.7	51.5	49.3	5430
4x240*	1.7	1.6	2.5	1.8	4.8	2.7	58.5	56.9	55.5	6660
4x300*	1.8	1.6	2.5	1.8	6.4	2.9	63.8	62.2	60.8	7770

*实心扇状导体（1类）
