BS 5467 铠装电力电缆, 600/1000V

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下

结构

导体            实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色或蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压      600/1000V
额定温度      0°C to +90°C
弯曲半径      1.5mm² to 16mm²: 6 x 外径
                  25mm² and above: 8 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数

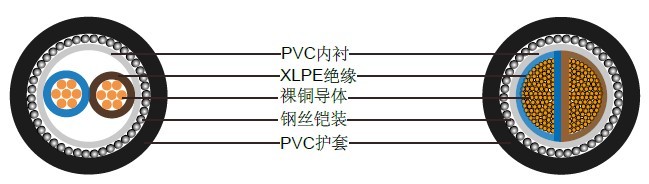

两芯600/1000 V，多股铜导体

标称导体截面积	成股类型	标称绝缘厚度	标称内衬厚度	标称钢丝铠装直径	标称护套厚度	标称外径		标称重量
						挤出型 内衬	带状内衬
MM²	NO./MM	MM	MM	MM	MM	MM	MM	KG/KM
2x1.5	7/0.53	0.6	0.8	0.9	1.4	12.1	-	320
2x2.5	7/0.67	0.7	0.8	0.9	1.4	13.6	-	365
2x4	7/0.85	0.7	0.8	0.9	1.4	14.7	-	440
2x6	7/1.04	0.7	0.8	0.9	1.4	15.9	-	470
2x10	7/1.35	0.7	0.8	0.9	1.5	18.0	-	800
2x16	7/1.70	0.7	0.8	1.25	1.5	20.4	20.4	900
2x25	7/2.14	0.9	0.8	1.25	1.6	24.1	24.1	1240
2x25*	7/2.14	0.9	0.8	1.25	1.6	20.4	20.4	1240
2x35	7/2.52	0.9	1	1.6	1.7	27.7	27.3	1710
2x35*	7/2.52	0.9	1	1.6	1.7	23.3	22.9	1710
2x50*	19/1.78	1.0	1	1.6	1.8	25.8	25.4	1800
2x70*	19/2.14	1.1	1	1.6	1.9	29.0	28.6	2320
2x95*	19/2.52	1.1	1.2	2.0	2.0	33.1	32.3	3150
2x120*	37/2.03	1.2	1.2	2.0	2.1	36.1	35.3	3880
2x150*	37/2.25	1.4	1.2	2.0	2.2	39.3	38.5	4820
2x185*	37/2.52	1.6	1.4	2.5	2.4	44.7	43.5	5920
2x240*	61/2.25	1.7	1.4	2.5	2.5	49.0	47.8	7300
2x300*	61/2.52	1.8	1.6	2.5	2.6	53.5	51.9	8770
2x400*	61/2.85	2	1.6	2.5	2.8	59.0	57.4	10905

* D形多股导体(2类)

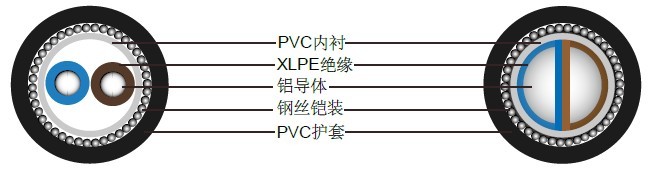

两芯600/1000 V，实心铝导体

标称导体截面积	标称绝缘厚度	标称内衬厚度	标称铝丝铠装直径	铠装带		标称护套厚度	标称外径			标称电缆重量
				厚度	宽度		铝丝铠装		铝带 铠装
							挤出型内衬	带状内衬
MM²	MM	MM	MM	MM	MM	MM	MM	MM	MM	KG/KM
2x16	0.7	0.8	1.25	0.6	2.4	1.5	19.1	19.1	17.8	650
2x25	0.9	0.8	1.25	0.6	2.4	1.5	22.4	22.4	21.1	915
2x25*	0.9	0.8	1.25	0.6	2.4	1.6	18.7	18.7	17.4	1255
2x35	0.9	1	1.6	0.6	2.4	1.6	25.7	25.3	23.3	1255
2x35*	0.9	1	1.6	0.6	2.4	1.7	21.4	21.0	19	1430
2x50*	1.0	1	1.6	0.6	2.4	1.8	23.5	23.1	21.1	1430
2x70*	1.1	1	1.6	1	3.6	1.9	26.3	25.9	24.7	1780
2x95*	1.1	1.2	2.0	1	3.6	2	30	29.2	27.2	1950

*实心扇状导体（1类）
