3GKW-RW/S 0.6/1KV薄壁多芯电缆



应用

多芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。

标准

BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

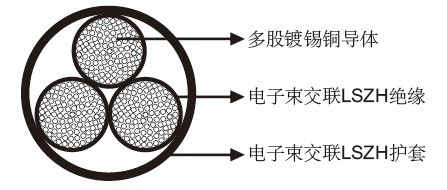

结构

导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
绝缘：电子束交联LSZH 材料。
护套：电子束交联LSZH 材料。

20℃时的电气特性

标称导体截面积	MM2	0.5	0.75	1	1.5	2.5
最大导体电阻	Ω/KM	40.1	26.7	20.0	13.7	8.21
电压	KV	0.6/1

机械和热性能

最小弯曲半径：4xOD ( 固定安装) ；6xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃

尺寸和重量

芯数 &标称导体截面积 NO.×MM2	导体股数 /每股直径 NO/MM	标称绝缘厚度 MM	标称外径 MM	标称重量 KG/KM
2×0.5	16/0.20	0.3	4.4	29
3×0.5	16/0.20	0.3	4.6	36
4×0.5	16/0.20	0.3	5.0	44
5×0.5	16/0.20	0.3	5.4	52
6×0.5	16/0.20	0.3	5.9	62
2×2×0.5	16/0.20	0.3	6.5	58
4×2×0.5	16/0.20	0.3	8.7	99
2×0.75	24/0.20	0.3	4.75	35
3×0.75	24/0.20	0.3	5.2	48
4×0.75	24/0.20	0.3	5.6	58
6×0.75	24/0.20	0.3	6.7	83
2×2×0.75	24/0.20	0.3	7.75	81
2×1.0	32/0.20	0.3	5.1	45
3×1.0	32/0.20	0.3	5.4	54
4×1.0	32/0.20	0.3	5.8	64
6×1.0	32/0.20	0.3	7.3	98
10×1.0	32/0.20	0.3	8.9	150
25×1.0	32/0.20	0.3	12.8	324
2×1.5	30/0.25	0.3	6.0	63
3×1.5	30/0.25	0.3	6.3	76
4×1.5	30/0.25	0.3	6.9	94
5×1.5	30/0.25	0.3	7.7	120
6×1.5	30/0.25	0.3	8.5	141
8×1.5	30/0.25	0.3	9.8	201
10×1.5	30/0.25	0.3	10.5	216
18×1.5	30/0.25	0.3	13.4	358
2×2.5	50/0.25	0.4	7.2	98
3×2.5	50/0.25	0.4	7.5	122
4×2.5	50/0.25	0.4	8.3	147
5×2.5	50/0.25	0.4	9.1	180
6×2.5	50/0.25	0.4	10.6	223
