3GKW-RW 0.6/1KV薄壁单芯电缆



应用

单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流 或交流电技术特别是变流技术中固定或移动部件的连接。

标准

BS 6853 -1a
DIN 5510-1 1-4
NFF 16-101 F0

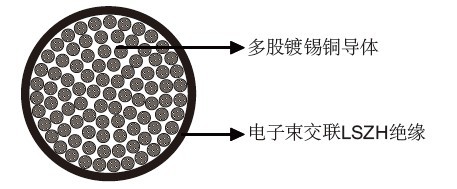

结构

导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE
0295 标准。
绝缘：电子束交联LSZH 材料。

20℃时的电气特性

标称导体截面积	mm2	0.5	0.6	0.75	1	1.2	1.5	2.0	2.5	3	4.0
AWG			20		18	16		14		12
最大导体电阻	Ω/km	40.1	31.1	26.7	20.0	15.5	13.7	10.5	8.21	6.56	5.09
电压	KV	0.6/1

机械和热性能

最小弯曲半径 ：4xOD ( 固定安装 ) ；6xOD ( 移动安装 )
温度范围 ：-40℃ ~+120℃ ( 固定安装 ) ；-35℃ ~+90℃ ( 移动安装 )
短路温度 ：+280℃

尺寸和重量

芯数&标称导体截面积  NO.×MM²	导体股数/每股直径  NO/MM		标称绝缘厚度  MM	标称外径  MM	标称重量  KG/KM
1×0.5	19/0.18	16/0.20	0.3	1.40	6
1×0.6	19/0.20		0.3	1.50	7
1×0.75	19/0.22	24/0.20	0.3	1.60	8.3
1×1.0	19/0.25	32/0.20	0.3	1.75	11
1×1.2	19/0.29		0.3	2.00	13
1×1.5	19/0.31	30/0.25	0.3	2.15	16
1×2.0	37/0.25		0.4	2.40	19
1×2.5	19/0.40	50/0.25	0.4	2.75	26
1×4	56/0.30		0.4	3.35	40
