FRA 155/S EMC多芯屏蔽电缆



应用

拥有极高耐热性的单芯电缆， 用于灯、 加热仪器设备和配电箱、机械和设备制造等的内部布线。适合干燥和潮湿房间的固定和灵活应用。

标准

IEC 60332-1, EN 50265-2-1 ( 单根电缆/ 电线火焰传播测试)
EN 50266-2 ( 成束电缆/ 电线火焰传播测试)

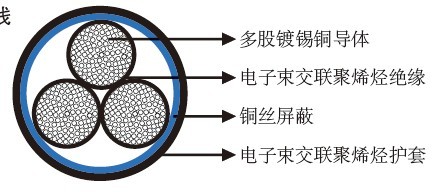

结构

导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
绝缘： 电子束交联聚烯烃。

屏蔽：铜丝屏蔽。
护套：电子束交联聚烯烃。

20℃时的电气特性

标称导体截面积		MM2		0.25	0.50	1.5	2.5
最大导体电阻		Ω/KM		85.9	40.1	13.7	8.21
电压		V		450/750V (≤0.5mm²); 600/1000V (>0.5mm²)

机械和热性能

最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围：-55℃ ~+155℃ ( 固定安装) ；-40℃ ~+120℃ ( 移动安装)
短路温度：+280℃

尺寸和重量

芯数&标称导体截面积  NO.×MM²	导体股数/每股直径  NO/MM	标称绝缘厚度  MM	标称外径  MM	标称重量  KG/KM
2×0.25	19/0.12	0.5	5.1	34
6×0.25	19/0.12	0.5	7.0	67
4×2×0.25	19/0.12	0.5	14.0	277
4×0.5	19/0.18	0.5	7.6	76
16×0.5	19/0.18	0.5	11.6	206
3G1.5	30/0.25	0.6	8.7	119
10G1.5	30/0.25	0.6	14.7	332
16G1.5	30/0.25	0.6	22.0	740
8G2.5	50/0.25	0.7	18.0	498
9G2.5	50/0.25	0.7	18.6	518
