FRA 155/S多芯电缆

应用

拥有极高耐热性的单芯电缆， 用于灯、 加热仪器设备和配电箱、机械和设备制造等的内部布线。适合干燥和潮湿房间的固定和灵活应用。

标准

IEC 60332-1, EN 50265-2-1 ( 单根电缆/ 电线火焰传播测试)
EN 50266-2 ( 成束电缆/ 电线火焰传播测试)

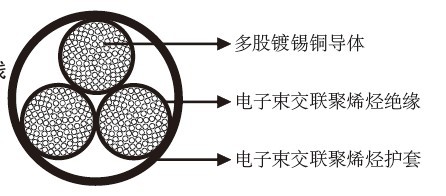

结构

导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
绝缘： 电子束交联聚烯烃。

护套：电子束交联聚烯烃。

20℃时的电气特性

标称导体截面积		MM2		0.25	0.34	0.50	0.75	1.0	1.5	2.5
最大导体电阻		Ω/KM		85.9	57.2	40.1	26.7	20.0	13.7	8.21
电压		V		450/750V (≤0.5mm²); 600/1000V (>0.5mm²)

机械和热性能

最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围：-55℃ ~+155℃ ( 固定安装) ；-40℃ ~+120℃ ( 移动安装)
短路温度：+280℃

尺寸和重量

芯数&标称导体截面积  NO.×MM²	导体股数/每股直径  NO/MM	标称绝缘厚度  MM	标称外径  MM	标称重量  KG/KM
4×0.25	19/0.13	0.5	5.4	33
3×0.34	19/0.15	0.5	5.1	28
2×0.5	19/0.18	0.5	5.2	30
3×0.5	19/0.18	0.5	5.6	40
8×0.5	19/0.18	0.5	8.8	102
16×0.5	19/0.18	0.5	10.4	166
3×0.75	24/0.20	0.6	6.7	59
4×0.75	24/0.20	0.6	7.5	80
2×1	32/0.20	0.6	7.0	61
3×1	32/0.20	0.6	7.6	77
2×1.5	30/0.25	0.6	7.5	66
3×1.5	30/0.25	0.6	7.9	92
4×1.5	30/0.25	0.6	8.8	117
5×1.5	30/0.25	0.6	10.1	150
3×2.5	50/0.25	0.7	9.9	145
4×2.5	50/0.25	0.7	11.0	186
5×2.5	50/0.25	0.7	12.0	223
