300/500V 硅橡胶绝缘&低烟无卤护套火灾报警电缆
FFX200P 05SOZ1-U (PH30) (CU/SR/OSCR/LSZH 300/500V Class 1)
FFX200P 05SOZ1-R (PH30) (CU/SR/OSCR/LSZH 300/500V Class 2)
应用
该电缆被用作紧急情况下的数据传输电缆，对其进行设计，生产和测试。在火灾条件下，当需要保证高频信号的传输时，这些电缆通常应用于室内的仪表和控制电缆，办公楼内的电气噪音环境和警报系统的配线电缆。
标准
符合BS7629-1标准的设计
防火性能
|
线路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1) |
|
施加机械冲击时的线路完整性 |
EN 50200(PH120); CEI 20-36/4-0 |
|
施加机械冲击和水喷射时的线路完整性 |
EN 50200 附录 E |
|
系统线路完整性 |
取决于铺设系统的DIN 4102-12, E30 |
|
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
|
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1* |
|
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2* |
|
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
|
无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代

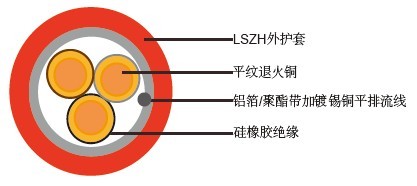

电缆结构
导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分的防火硅橡胶E12类
布线元素：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层；带有镀锡铜地线的铝带或者聚酯带
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）
色码
绝缘层颜色：
达到6对导线的电缆，颜色为黑色&红色/黑色&蓝色/红色&蓝色/黄色&黑色/黄色&红色/黄色&
蓝色
导线大于6对的电缆，所有的线对绝缘层颜色都标为黑色&红色
护套颜色：红色（也可根据需要选择其他颜色）
物理性能和热性能
工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：7.5×OD（非铠装电缆）
结构参数
|
对数和导体直径 |
绝缘层厚度 |
护套厚度 |
标称直径 |
标称重量 |
|
MM2 |
MM |
MM |
MM |
KG/KM |
|
1对 |
|
1x2x1 绞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.0 |
7.4 |
77 |
|
1x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.0 |
8.7 |
100 |
|
2对 |
|
2x2x1 绞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.0 |
10.6 |
130 |
|
2x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.0 |
10.2 |
188 |
|
3对 |
|
3x2x1 绞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.0 |
11.2 |
196 |
|
3x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.0 |
12.9 |
223 |
|
5对 |
|
5x2x1 绞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.2 |
13.7 |
245 |
|
5x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.4 |
16.7 |
346 |
|
6对 |
|
6x2x1 绞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.2 |
14.8 |
300 |
|
6x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.4 |
17.5 |
426 |
|
10对 |
|
10x2x1 绞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.4 |
18.9 |
378 |
|
10x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.6 |
23.4 |
541 |
|
15对 |
|
15x2x1 绞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.6 |
23.2 |
567 |
|
15x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
1.8 |
28.9 |
892 |
|
20对 |
|
20x2x1 绞合 FFX200P 05SOZ1-R(PH30) |
0.6 |
1.8 |
26.2 |
831 |
|
20x2x1.5绞合 FFX200P 05SOZ1-R(PH30) |
0.7 |
2.0 |
32.5 |
1182 |
