300/500V 云母带+交联聚乙烯绝缘，单对屏蔽和总屏蔽多对仪表用电缆
RE-2X(St)H PiMF...CI. FE 180 PH30 ( CU/MGT+XLPE/PSCR/OSCR/LSZH 300/500V Class 2 )
RE-2G(St)H PiMF...CI. FE 180 PH 30 ( CU/SR/PSCR/OSCR/LSZH 300/500V Class 2 )
RE-2X(St)HSWAH PiMF..CI. FE 180 PH 30 ( CU/MGT+XLPE/PSCR/OSCR/LSZH/SWA/LSZH 300/500V Class 2 )
RE-2G(St)HSWAH PiMF...CI. FE 180 PH 30 ( CU/SR/PSCR/OSCR/LSZH/SWA/LSZH 300/500V Class 2 )
应用
该电缆被用作紧急情况下的数据传输电缆，对其进行设计，生产和测试。在火灾条件下，为保证高频信号的传输，通常将这些电缆应用于数据和语音的传输。
标准
符合BS 5308/BS 7629-1标准的设计
防火性能
|
线路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1) |
|
施加机械冲击时的线路完整性 |
EN 50200(PH120); CEI 20-36/4-0 |
|
施加机械冲击和水喷射时的线路完整性 |
EN 50200 附录 E |
|
系统线路完整性 |
取决于铺设系统的DIN 4102-12, E30 |
|
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
|
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1* |
|
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2* |
|
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
|
无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
300/500V

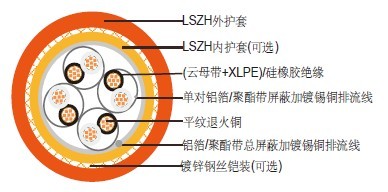

电缆结构
导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物或者符合BS 7655第1.1部分的阻燃硅橡胶的云母带。
绞合线对：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。
布线元素：将绝缘线芯绞合成数对。装置于同一线组中的两对对绞电缆有四个线芯。
布线：将数对电缆装配在一起。将包含有8对或者超过4对的电缆组装配在一起，形成一束，然后再将数束电缆装配在一起。
分对屏蔽层：含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。
总屏蔽层：含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。
内护套：符合BS 7655:第6.1部分的热塑低烟无卤复合物LTS3类型。
铠装：镀锌钢丝铠装
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）
色码
绝缘层颜色：白色与黑色编号
护套颜色: 橘黄色（也可根据要求选择）
物理性能和热性能
工作温度范围（固定状态下）：-30°C – +70°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：6×OD（带有硅橡胶绝缘层的非铠装电缆）
8×OD（带有交联聚乙烯绝缘层的非铠装电缆）
10×OD（铠装电缆）
电气特性
|
介电试验 |
2000 V r.m.s. x 5’ (芯/芯) |
|
绝缘电阻 |
≥1000 MΩ x km (２0°C时) |
|
短路温度 |
交联聚乙烯：250°C
硅橡胶：350°C |
载流容量（A）
|
导体 |
|
RE-2X(ST)H.CI. FE180 H30
RE-2G(ST)H.CI.FE180 PH30 |
RE-2X(ST)HSWAH...CI. FE 180 PH30
RE-2G(ST)HSWAH...CI. FE 180 PH30 |
|
标称导体截面积 |
线缆数量和直径 |
绝缘层标称厚度 |
非铠装电缆 |
铠装电缆 |
|
电缆外径 |
标称重量 |
铠装线以内的直径 |
铠装线的直径 |
电缆外径 |
标称重量 |
|
MM2 |
NO./MM |
MM |
MM |
KG/KM |
MM |
MM |
MM |
KG/KM |
|
2 对 |
|
2X2x1.0 |
7/0.43 |
0.6 |
15.2 |
166 |
15.2 |
0.90 |
20.0 |
555 |
|
2X2x1.5 |
7/0.53 |
0.7 |
17.0 |
205 |
17.0 |
1.25 |
22.7 |
769 |
|
2X2x2.5 |
7/0.67 |
0.8 |
19.2 |
350 |
19.2 |
1.25 |
24.9 |
938 |
|
5 对 |
|
5X2x1.0 |
7/0.43 |
0.6 |
17.5 |
335 |
17.5 |
1.25 |
23.2 |
1000 |
|
5X2x1.5 |
7/0.53 |
0.7 |
21.5 |
433 |
21.5 |
1.60 |
28.1 |
1352 |
|
5X2x2.5 |
7/0.67 |
0.8 |
24.0 |
592 |
24.0 |
1.60 |
30.8 |
1665 |
|
10 对 |
|
10X2x1.0 |
7/0.43 |
0.6 |
22.5 |
626 |
22.5 |
1.60 |
29.3 |
1800 |
|
10X2x1.5 |
7/0.53 |
0.7 |
28.0 |
811 |
28.0 |
1.60 |
35.0 |
2165 |
|
10X2x2.5 |
7/0.67 |
0.8 |
31.5 |
1132 |
31.5 |
2.00 |
39.5 |
3007 |
|
20 对 |
|
20X2x1.0 |
7/0.43 |
0.6 |
30.5 |
1143 |
30.5 |
2.00 |
38.5 |
3019 |
|
20X2x1.5 |
7/0.53 |
0.7 |
38.0 |
1509 |
38.0 |
2.00 |
46.2 |
3684 |
|
20X2x2.5 |
7/0.67 |
0.8 |
42.5 |
2112 |
42.5 |
2.50 |
51.9 |
5107 |
