EN 50382 高温电缆
FIREROL FRL-HT-3S/FRL-HT-6S

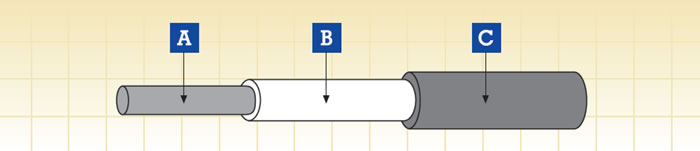

A.导体 B.绝缘 C.护套
电缆结构
导体
符合HD 383 (IEC 60228) class 5 柔软镀锡退火铜丝
绝缘
符合EN 50382-1 标准的硅橡胶(EI 111)
外护套
符合EN 50382-1 标准低烟无卤(LSZH) 弹性化合物(EM 105, EM 106 或EM 107)
电气及机械性能
|
电压 |
1.8/3 kV 或 3.6/6 kV |
|
导体最高额定温度 |
90℃ ( 固定安装) |
|
允许最低环境温度 |
-25℃ /-40 ℃ ( 固定安装) |
|
最小弯曲半径 |
3 倍最大外径 (D<12mm) |
|
4 倍最大外径 (D>12mm) |
化学及环境特性
|
EN 60684-2 |
无氟 |
|
EN 50305; EN 60811-2-1 |
耐油及防燃料 |
|
EN 50305 |
防臭氧 |
车载系统应用的防火性能
|
EN 50306-2 |
危险等级 HL1, HL2/HL3, HL4 |
|
DIN 5510-2(EN45545) |
安全等级 1/2/3/4 |
|
BS 6853 |
室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
|
NF F 16-101(EN45545) |
FO |
车载系统应用的防火性能
|
EN 50265-2-1; IEC 60332-1; BS 4066-1 |
单根绝缘电线( 电缆) 垂直火焰传播测试 |
|
EN 50266-2-4 + EN 50305; IEC 60332-3C; |
成束电线( 电缆) 火焰传播测试 |
|
VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
|
|
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
烟密度测试 |
|
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
无卤测试 |
|
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
气体腐蚀性测试 ( 酸度 & 传导性) |
|
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 |
毒性指数测试 |
|
NFF 16101; NFF 63808; BS6853 |
烟指数测试 |
FRL-HT-3S 1.8/3KV
|
导体截面积 |
导体直径 (A) |
最小平均绝缘厚度 |
最小平均
护套厚度 |
线缆外径 |
重量 |
最大导体直流阻抗 20°C |
最小绝缘阻抗 |
|
最小 |
最大 |
镀锡铜 |
退火铜 |
20°C |
150°C |
|
MM2 |
MM |
MM |
MM |
MM |
MM |
KG/KM |
Ω/KM |
Ω/KM |
MΩ·KM |
MΩ·KM |
|
1.5 |
1.5 |
1.3 |
1.4 |
6.8 |
7.9 |
70 |
13.7 |
13.3 |
670 |
1.30 |
|
2.5 |
1.95 |
1.3 |
1.4 |
7.2 |
8.4 |
80 |
8.21 |
7.98 |
570 |
1.10 |
|
4 |
2.5 |
1.3 |
1.4 |
7.7 |
9.0 |
100 |
5.09 |
4.95 |
480 |
0.90 |
|
6 |
3.0 |
1.3 |
1.4 |
8.2 |
9.6 |
120 |
3.39 |
3.30 |
420 |
0.80 |
|
10 |
3.9 |
1.5 |
1.4 |
9.4 |
11.0 |
190 |
1.95 |
1.91 |
380 |
0.70 |
|
16 |
5.0 |
1.5 |
1.4 |
10.5 |
12.2 |
240 |
1.24 |
1.21 |
310 |
0.60 |
|
25 |
6.4 |
1.8 |
1.4 |
12.3 |
14.4 |
340 |
0.795 |
0.780 |
300 |
0.60 |
|
35 |
7.7 |
1.8 |
1.4 |
13.6 |
15.9 |
440 |
0.565 |
0.554 |
250 |
0.50 |
|
50 |
9.2 |
1.8 |
1.4 |
15.0 |
17.5 |
580 |
0.393 |
0.386 |
220 |
0.40 |
|
70 |
11.0 |
1.8 |
1.5 |
16.8 |
19.7 |
780 |
0.277 |
0.272 |
200 |
0.40 |
|
95 |
12.5 |
2.2 |
1.5 |
19.0 |
22.2 |
1020 |
0.210 |
0.206 |
190 |
0.40 |
|
120 |
14.2 |
2.2 |
1.6 |
20.8 |
24.3 |
1270 |
0.164 |
0.161 |
180 |
0.30 |
|
150 |
15.8 |
2.2 |
1.6 |
22.3 |
26.1 |
1560 |
0.132 |
0.129 |
160 |
0.30 |
|
185 |
17.5 |
2.4 |
1.7 |
24.5 |
28.6 |
1890 |
0.108 |
0.106 |
160 |
0.30 |
|
240 |
20.1 |
2.4 |
1.8 |
27.1 |
31.7 |
2480 |
0.0817 |
0.0801 |
140 |
0.20 |
|
300 |
22.5 |
2.4 |
1.9 |
29.5 |
34.6 |
2990 |
0.0654 |
0.0641 |
120 |
0.20 |
|
400 |
25.8 |
2.6 |
2.0 |
33.2 |
38.9 |
4010 |
0.0495 |
0.0486 |
120 |
0.20 |
FRL-HT-6S 3.6/6kV
|
导体截面积 |
导体直径 (A) |
最小平均绝缘厚度 |
最小平均
护套厚度 |
线缆外径 |
重量 |
最大导体直流阻抗 20°C |
最小绝缘阻抗 |
|
最小 |
最大 |
镀锡铜 |
退火铜 |
20°C |
150°C |
|
MM2 |
MM |
MM |
MM |
MM |
MM |
KG/KM |
Ω/KM |
Ω/KM |
MΩ·KM |
MΩ·KM |
|
2.5 |
1.95 |
2.6 |
1.4 |
9.9 |
11.6 |
130 |
8.21 |
7.98 |
870 |
1.70 |
|
4 |
2.5 |
2.6 |
1.4 |
10.4 |
12.2 |
150 |
5.09 |
4.95 |
750 |
1.50 |
|
6 |
3.0 |
2.6 |
1.4 |
10.9 |
12.8 |
180 |
3.39 |
3.30 |
670 |
1.30 |
|
10 |
3.9 |
2.6 |
1.4 |
11.8 |
13.8 |
240 |
1.95 |
1.91 |
570 |
1.10 |
|
16 |
5.0 |
2.6 |
1.4 |
12.8 |
15.0 |
300 |
1.24 |
1.21 |
480 |
0.90 |
|
25 |
6.4 |
2.9 |
1.4 |
14.7 |
17.2 |
410 |
0.795 |
0.780 |
430 |
0.80 |
|
35 |
7.7 |
2.9 |
1.4 |
15.9 |
18.6 |
510 |
0.565 |
0.554 |
380 |
0.70 |
|
50 |
9.2 |
2.9 |
1.5 |
17.5 |
20.5 |
660 |
0.393 |
0.386 |
330 |
0.60 |
|
70 |
11.0 |
2.9 |
1.5 |
19.2 |
22.4 |
870 |
0.277 |
0.272 |
280 |
0.50 |
|
95 |
12.5 |
2.9 |
1.6 |
20.8 |
24.3 |
1100 |
0.210 |
0.206 |
250 |
0.50 |
|
120 |
14.2 |
2.9 |
1.6 |
22.4 |
26.2 |
1330 |
0.164 |
0.161 |
230 |
0.40 |
|
150 |
15.8 |
2.9 |
1.7 |
24.1 |
28.2 |
1640 |
0.132 |
0.129 |
210 |
0.40 |
|
185 |
17.5 |
3.2 |
1.8 |
26.4 |
30.9 |
1990 |
0.108 |
0.106 |
210 |
0.40 |
|
240 |
20.1 |
3.4 |
1.9 |
29.4 |
34.4 |
2620 |
0.0817 |
0.0801 |
190 |
0.30 |
|
300 |
22.5 |
3.4 |
1.9 |
31.7 |
37.1 |
3120 |
0.0654 |
0.0641 |
170 |
0.30 |
|
400 |
25.8 |
3.4 |
2.0 |
35.0 |
40.9 |
4150 |
0.0495 |
0.0486 |
150 |
0.30 |
(a) = 仅供参考
