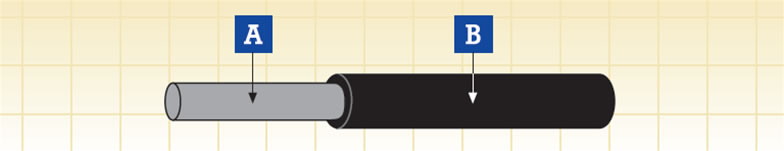

A. 导体 B. 绝缘
电压 | 3.6/6 kV |
导体最高额定温度 | 120℃ /150℃ ( 固定安装) |
允许最低环境温度 | -25℃ /-40 ℃ ( 固定安装) |
最小弯曲半径 | 3 倍最大外径 (D<12mm) |
4 倍最大外径 (D>12mm) |
EN 60684-2 | 无氟 |
EN 50305; EN 60811-2-1 | 耐油及防燃料 |
EN 50305 | 防臭氧 |
EN 50306-2 | 危险等级 HL1, HL2/HL3, HL4 |
DIN 5510-2(EN45545) | 安全等级 1/2/3/4 |
BS 6853 | 室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
NF F 16-101(EN45545) | FO |
EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束电线( 电缆) 火焰传播测试 |
VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度 & 传导性) |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
FRL-HT-6SURI 3.6/6 kV
导体截面积 | 导体直径 (A) | 最小平均绝缘厚度 | 线缆外径 | 重量 | 最大导体直流阻抗 20°C | 最小绝缘阻抗 | |||
---|---|---|---|---|---|---|---|---|---|
最小 | 最大 | 镀锡铜 | 退火铜 | 20°C | 150°C | ||||
MM2 | MM | MM | MM | MM | KG/KM | Ω/KM | Ω/KM | MΩ·KM | MΩ·KM |
50 | 9.2 | 3.0 | 15.2 | 17.8 | 560 | 0.393 | 0.386 | 340 | 0.70 |
70 | 11.0 | 3.0 | 16.9 | 19.8 | 770 | 0.277 | 0.272 | 300 | 0.60 |
95 | 12.5 | 3.0 | 18.3 | 21.4 | 970 | 0.210 | 0.206 | 270 | 0.55 |
120 | 14.2 | 3.1 | 20.1 | 23.5 | 1200 | 0.164 | 0.161 | 250 | 0.50 |
150 | 15.8 | 3.1 | 21.6 | 25.3 | 1480 | 0.132 | 0.129 | 220 | 0.45 |
185 | 17.5 | 3.2 | 23.4 | 27.4 | 1800 | 0.108 | 0.106 | 210 | 0.40 |
(a)= 仅供参考
