BS6346标准电缆

BS6346标准电缆您当前所在位置：主页> > 产品中心 > BS6346标准电缆 >

BS6346 PVC绝缘电缆, 600/1000V

文章来源：http://www.trcables.com/ 作者：上海嗨润发布时间：：2018-01-17 13:40 浏览次数：次

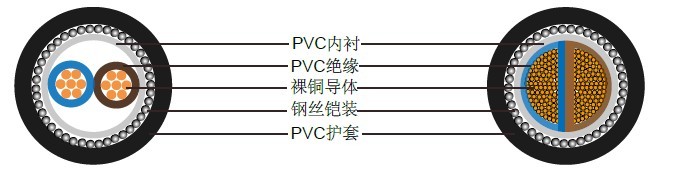

BS6346两芯600/1000V多股铜导体电缆

标称导体截面积	股数/ 直径	标称绝缘厚度	标称内衬厚度	标称钢丝铠装直径	标称护套厚度	标称外径		标称电缆重量
标称导体截面积	股数/ 直径	标称绝缘厚度	标称内衬厚度	标称钢丝铠装直径	标称护套厚度	挤出型内衬	带状内衬	标称电缆重量
MM²	NO./MM	MM	MM	MM	MM	MM	MM	KG/MM
2x1.5	7/0.53	0.6	0.8	0.9	1.4	12.3	-	270
2x2.5	7/0.67	0.7	0.8	0.9	1.4	13.6	-	350
2x4	7/0.85	0.8	0.8	0.9	1.4	15.1	-	470
2x6	7/1.04	0.8	0.8	0.9	1.5	16.5	-	580
2x10	7/1.35	1.0	0.8	1.25	1.6	20.1	-	840
2x16	7/1.70	1.0	0.8	1.25	1.6	21.9	21.9	990
2x25	7/2.14	1.2	1.0	1.6	1.7	26.7	26.3	1480
2x25*	7/2.14	1.2	1.0	1.6	1.7	23.0	22.6	1480
2x35	19/1.53	1.2	1.0	1.6	1.8	29.2	28.8	1770
2x35*	19/1.53	1.2	1.0	1.6	1.8	24.8	24.4	1770
2x50*	19/1.78	1.4	1.0	1.6	1.9	27.8	27.4	1900
2x70*	19/2.14	1.4	1.0	1.6	1.9	30.4	30.0	2430
2x95*	19/2.52	1.6	1.2	2.0	2.1	35.5	34.7	2970
2x120*	37/2.03	1.6	1.2	2.0	2.2	38.0	37.2	3970
2x150*	37/2.25	1.8	1.2	2.0	2.3	41.3	40.5	4700
2x185*	37/2.52	2.0	1.4	2.5	2.4	46.4	45.2	5990
2x240*	61/2.25	2.2	1.4	2.5	2.5	51.2	50.0	7420
2x300*	61/2.52	2.4	1.6	2.5	2.7	56.4	54.8	8950
2x400*	61/2.85	2.6	1.6	2.5	2.9	61.9	60.3	11030

*扇形多股导体（2类）

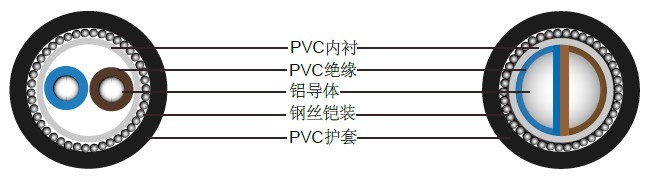

BS6346两芯600/1000V实心铝导体电缆

标称导体截面积	标称绝缘厚度	标称内衬厚度	标称铝丝铠装直径	铠装带		标称护套厚度	标称外径			标称电缆重量
				厚度	宽度		铝丝铠装		铝带铠装
				厚度	宽度		挤出型内衬	带状内衬	铝带铠装
MM²	MM	MM	MM	MM	MM	MM	MM	MM	MM	KG/KM
2x16	1	0.8	1.25	0.6	2.4	1.6	20.6	20.6	19.3	795
2x25	1.2	1	1.6	0.6	2.4	1.7	25	24.6	22.6	1170
2x25*	1.2	1	1.6	0.6	2.4	1.7	21.3	20.9	18.9	1170
2x35	1.2	1	1.6	0.6	2.4	1.8	27.2	26.8	24.8	1340
2x35*	1.2	1	1.6	0.6	2.4	1.8	22.9	22.5	20.5	1340
2x50*	1.4	1	1.6	0.6	2.4	1.9	25.5	25.1	23.1	1450
2x70*	1.4	1	1.6	1	3.6	1.9	27.7	27.3	26.1	1560
2x95*	1.6	1.2	2.0	1	3.6	2.1	32.4	31.6	29.6	2200

*实心扇状导体（1类）
