应用
此类Profibus SK像传统的现场总线一样，应用于现场单元区域。 这个系列电缆最大的优点在于电缆和相对应插头间的快速连接。 这种类型的进程也可以规避错误。此电缆适用于轨道拖链应用.
结构
|
类型/应用场所 |
轨道拖链应用 |
|

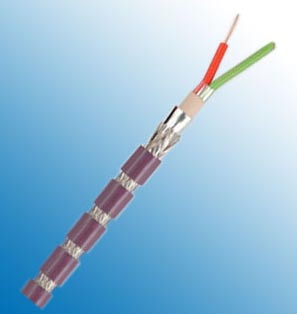

电缆结构 |
1x2x0.64 mm (多股) |
|
内导体 |
裸铜 (AWG 24/19) |
|
绝缘材料 |
发泡实心双层聚乙烯 |
|
线芯颜色 |
红, 绿 |
|
成缆单元 |
2 导体 + 填充 |
|
屏蔽 1 |
聚酯带绕包 |
|
屏蔽 2 |
铝塑复合带 |
|
总屏蔽 |
镀锡铜编织 |
|
外护套材料 |
PUR |
|
外径 |
8.0 mm ± 0.4 mm |
|
护套颜色 |
紫色 |
电气性能
|
特性阻抗@3-20MHz |
150 Ω ± 10 Ω |
|
导体电阻 |
84.0 Ohm/km 最大. |
|
绝缘电阻 |
1.00 GOhm x km 最小. |
|
互电容@1KHz |
35.0 nF/km 标称 |
|
工作电压 |
300V |
|
测试电压 |
1.5 KV |
|
衰减 |
9.6 |
kHz |
< |
3 |
dB/km |
|
38.4 |
kHz |
< |
5 |
dB/km |
|
4 |
MHz |
< |
25 |
dB/km |
|
16 |
MHz |
< |
52 |
dB/km |
技术数据
|
量 |
大约 70.0 kg/km |
|
最小弯曲半径 (敷设) |
7.5 x OD mm |
|
最低工作温度 |
- 40 °C |
|
最高工作温度 |
+70 °C |
* PROFIBUS是PROFIBUS Nutzerorganisation (PNO)公司的注册商标
