应用
Profibus L2 UL FT4系列的电缆用于L2总线电缆组件的内部互联。是在现场单元很经济的解决方案。而串行总线系统主要应用于不同自动化系统的信息互换，以及分散的总线部件间的通讯连接。而这里描述的总线电缆主要应用于符合UL/CSA应用中FT4标准（一种特殊的防火测试“垂直燃烧测试”）的安装坏境，因此此电缆一般带有特殊的聚氯乙烯外护套。
结构
|
类型/应用场所 |
固定安装,室内 |
|

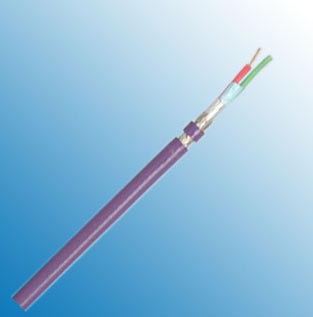

电缆结构 |
1x2x0.64 mm |
|
内导体 |
裸铜 (AWG 22/1) |
|
绝缘材料 |
发泡实心双层聚乙烯 |
|
线芯颜色 |
红, 绿 |
|
成缆单元 |
2 导体 + 2 填充物绞到一起 |
|
屏蔽 1 |
聚酯带绕包 |
|
屏蔽 2 |
铝塑复合带 |
|
总屏蔽 |
镀锡铜编织 |
|
排流线 |
有 |
|
外护套材料 |
PVC |
|
外径 |
8.0 mm ± 0.4 mm |
|
护套颜色 |
紫色 |
电气性能
|
特性阻抗@3-20MHz |
150 Ω ± 10 Ω |
|
导体电阻 |
55.0 Ohm/km 最大. |
|
绝缘电阻 |
1.00 GOhm x km 最小. |
|
互电容@1KHz |
30.0 nF/km 标称 |
|
工作电压 |
最大: 250 V |
|
测试电压 |
1.5 KV |
|
衰减 |
9.6 |
kHz |
< |
2.5 |
dB/km |
|
38.4 |
kHz |
< |
4.0 |
dB/km |
|
4.0 |
MHz |
< |
22.0 |
dB/km |
|
16.0 |
MHz |
< |
45.0 |
dB/km |
技术数据
|
重量 |
大约 66.0 kg/km |
|
最小弯曲半径（敷设） |
15 x OD mm |
|
最低工作温度 |
-40 °C |
|
最高工作温度 |
+70 °C |
* PROFIBUS是PROFIBUS Nutzerorganisation (PNO)公司的注册商标
