应用
工业以太网ProfiNet电缆用于恶劣的工业过程控制环境中以提供可靠稳定的网络通信。这种电缆遵循EIA/TIA-568标准，支持半双工高速信息通讯。由于其优越的传输性能，此类电缆可用于大多的恶劣环境中。

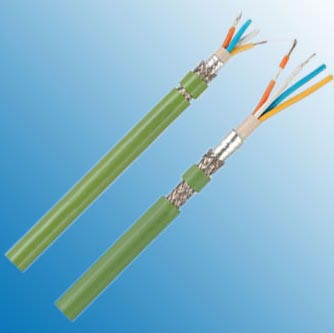

结构
|
类型/应用场所 |
移动应用 |
拖链应用 |
|
电缆结构 |
2x2x0.64 mm (多股) |
2x2x0.64 mm (多股) |
|
内导体 |
镀锡铜 (AWG 22/7) |
镀锡铜 (AWG 22/7) |
|
绝缘材料 |
PE |
PE |
|
线芯颜色 |
白, 黄, 蓝, 橘黄 |
白, 黄, 蓝, 橘黄 |
|
成缆单元 |
星形结构 |
星形结构 |
|
屏蔽 1 |
聚酯带绕包 |
聚酯带绕包 |
|
屏蔽 2 |
铝塑复合带 |
铝塑复合带 |
|
总屏蔽 |
镀锡铜编织 |
镀锡铜编织 |
|
内护套材料 |
PVC |
FRNC |
|
外护套材料 |
PVC |
PUR |
|
外径 |
6.5 mm ± 0.2 mm |
6.5 mm ± 0.2 mm |
|
护套颜色 |
绿色 |
绿色 |
电气性能
|
特性阻抗@1-100 MHz |
100 Ω ± 15 Ω |
|
导体电阻 |
60.0 Ohm/km 最大. |
|
绝缘电阻 |
0.50 GOhm x km 最小. |
|
互电容 |
52.0 nF/km 标称 |
|
工作电压 |
300V |
|
测试电压 |
1.5 KV |
|
衰减 |
10 MHz |
6.0 dB/100m |
|
16 MHz |
7.6 dB/100m |
|
62.5 MHz |
16 dB/100m |
|
100 MHz |
21 dB/100m |
技术数据
|
重量 |
大约 63.0 kg/km |
|
最小弯曲半径 (敷设) |
5 x OD mm |
|
最低工作温度 |
-40°C |
|
最高工作温度 |
+70°C |
