应用
RS485 PVC阻燃数据总线线缆设计适用于RS485总线连接线缆，要求具有持续防火性能，此系列线缆结合低电容绝缘，高性能屏蔽，以提供高速，干扰自由，数据传输的持续功能。
标准
标准适应 EIA/TIA 485
防火性能
|
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
|
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
|
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
|
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
|
无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代

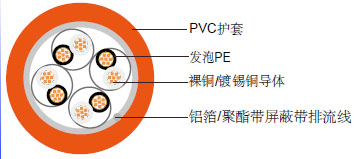

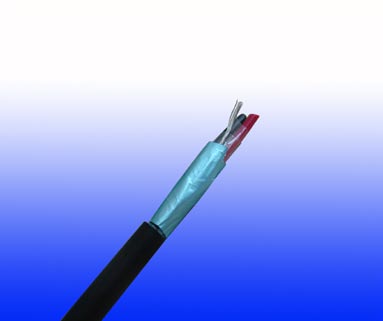

线缆结构
多对 RS 485 总屏蔽数据总线线缆
|
导体 |
镀锡铜丝， 多股绞和根据IEC(EN) 60228 class 2 |
|
绝缘 |
发泡PE或双层发泡PE |
|
线芯单元 |
绝缘线芯绞和成对按最小串扰层排列，2对线缆即四芯绞和成星形。 |
|
线状 |
成对线缆呈同心层。 |
|
总屏蔽 |
带有排流线的铝带或者聚酯带屏蔽。 |
|
外护套 |
热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
多对 RS 485 总双层屏蔽数据总线线缆
|
导体 |
镀锡铜丝，多股绞和根据IEC(EN) 60228 class 2 |
|
绝缘 |
发泡PE或双层发泡PE |
|
线芯单元 |
绝缘线芯绞和成对按最小串扰层排列，2对线缆即四芯绞和成星形。 |
|
线状 |
成对线缆呈同心层。 |
|
总屏蔽 |
铝箔/聚酯带+铜网编织。 |
|
外护套 |
热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
多对 RS 485 总屏蔽数据总线线缆
|
导体 |
镀锡铜丝， 多股绞和根据IEC(EN) 60228 class 2 |
|
绝缘 |
发泡PE或双层发泡PE |
|
线芯单元 |
绝缘线芯绞和成对按最小串扰层排列，2对线缆即四芯绞和成星形。 |
|
线状 |
成对线缆呈同心层。 |
|
单对屏蔽 |
铜网编织 |
|
总屏蔽 |
带有排流线的铝带或者聚酯带屏蔽。 |
|
外护套 |
热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
多对 RS 485 总屏蔽数据总线线缆
|
导体 |
镀锡铜丝， 多股绞和根据IEC(EN) 60228 class 2 |
|
绝缘 |
发泡PE或双层发泡PE |
|
线芯单元 |
绝缘线芯绞和成对按最小串扰层排列，2对线缆即四芯绞和成星形。 |
|
线状 |
成对线缆呈同心层。 |
|
总屏蔽 |
铜网编织。 |
|
外护套 |
热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
物理性能和热性能
|
操作温度范围（固定） |
-20°C - +90°C |
|
温度范围安装(移动状态) |
-5°C - +60°C |
|
最小弯曲半径 |
8 x 总外径 |
电气性能
|
介质测试 |
1000 V r.m.s. for 5’ (芯-芯) |
|
|
1000 V r.m.s. for 5’ (芯-屏蔽) |
|
阻抗 |
120Ω |
|
电容 |
45 nF/km 导体之间 |
|
|
90 nF/km 导体屏蔽之间 |
结构参数
多对 RS 485 总屏蔽数据总线线缆
RE-02Y(St)Y / RE-02YS(St)Y
|
对数 |
标称截面积 |
股数/单丝直径 |
标称绝缘厚度 |
标称护套厚度 |
标称总外径 |
大约重量 |
|
|
mm² |
No/mm |
mm |
mm |
mm |
kg/km |
|
1 |
0.22 |
7/0.2 |
0.55 |
0.40 |
4.0 |
21 |
|
2 |
0.22 |
7/0.2 |
0.55 |
0.40 |
7.1 |
42 |
|
4 |
0.22 |
7/0.2 |
0.55 |
0.40 |
8.3 |
68 |
|
1 |
0.50 |
16/0.2 |
0.55 |
0.40 |
4.6 |
32 |
|
2 |
0.50 |
16/0.2 |
0.55 |
0.40 |
8.2 |
68 |
|
4 |
0.50 |
16/0.2 |
0.55 |
0.40 |
9.8 |
115 |
|
1 |
0.75 |
24/0.2 |
0.55 |
0.40 |
5.1 |
40 |
|
2 |
0.75 |
24/0.2 |
0.55 |
0.40 |
9.1 |
84 |
|
4 |
0.75 |
24/0.2 |
0.55 |
0.40 |
10.9 |
144 |
|
1 |
1.00 |
30/0.2 |
0.55 |
0.40 |
5.2 |
49 |
|
2 |
1.00 |
30/0.2 |
0.55 |
0.40 |
9.5 |
105 |
|
4 |
1.00 |
30/0.2 |
0.55 |
0.40 |
11.2 |
182 |
多对 RS 485 总双层屏蔽数据总线线缆
RE-02Y(St)CY / RE-02YS(St)CY
|
对数 |
标称截面积 |
股数/单丝直径 |
标称绝缘厚度 |
标称护套厚度 |
标称总外径 |
大约重量 |
|
|
mm² |
No/mm |
mm |
mm |
mm |
kg/km |
|
1 |
0.22 |
7/0.2 |
0.55 |
0.40 |
4.5 |
34 |
|
2 |
0.22 |
7/0.2 |
0.55 |
0.40 |
7.5 |
67 |
|
4 |
0.22 |
7/0.2 |
0.55 |
0.40 |
8.8 |
97 |
|
1 |
0.50 |
16/0.2 |
0.55 |
0.40 |
5.1 |
48 |
|
2 |
0.50 |
16/0.2 |
0.55 |
0.40 |
8.7 |
97 |
|
4 |
0.50 |
16/0.2 |
0.55 |
0.40 |
10.3 |
150 |
|
1 |
0.75 |
24/0.2 |
0.55 |
0.40 |
5.6 |
57 |
|
2 |
0.75 |
24/0.2 |
0.55 |
0.40 |
9.7 |
116 |
|
4 |
0.75 |
24/0.2 |
0.55 |
0.40 |
11.4 |
182 |
|
1 |
1.00 |
30/0.2 |
0.55 |
0.40 |
5.7 |
67 |
|
2 |
1.00 |
30/0.2 |
0.55 |
0.40 |
10.0 |
138 |
|
4 |
1.00 |
30/0.2 |
0.55 |
0.40 |
11.8 |
222 |
多对 RS 485单对& 总屏蔽数据总线线缆
RE-02Y(St)Y PiMF / RE-02YS(St)Y PiMF
|
对数 |
标称截面积 |
股数/单丝直径 |
标称绝缘厚度 |
标称护套厚度 |
标称总外径 |
大约重量 |
|
|
mm² |
No/mm |
mm |
mm |
mm |
kg/km |
|
1 |
0.22 |
7/0.2 |
0.55 |
0.40 |
4.4 |
35 |
|
2 |
0.22 |
7/0.2 |
0.55 |
0.40 |
7.5 |
69 |
|
4 |
0.22 |
7/0.2 |
0.55 |
0.40 |
8.8 |
106 |
|
1 |
0.50 |
16/0.2 |
0.55 |
0.40 |
5.0 |
49 |
|
2 |
0.50 |
16/0.2 |
0.55 |
0.40 |
8.7 |
100 |
|
4 |
0.50 |
16/0.2 |
0.55 |
0.40 |
10.3 |
159 |
|
1 |
0.75 |
24/0.2 |
0.55 |
0.40 |
5.5 |
58 |
|
2 |
0.75 |
24/0.2 |
0.55 |
0.40 |
9.7 |
119 |
|
4 |
0.75 |
24/0.2 |
0.55 |
0.40 |
11.2 |
174 |
|
1 |
1.00 |
30/0.2 |
0.55 |
0.40 |
5.6 |
68 |
|
2 |
1.00 |
30/0.2 |
0.55 |
0.40 |
10.0 |
142 |
|
4 |
1.00 |
30/0.2 |
0.55 |
0.40 |
11.8 |
234 |
多对 RS 485 总屏蔽数据总线线缆
RE-02YCY / RE-02YSCY
|
对数 |
标称截面积 |
股数/单丝直径 |
标称绝缘厚度 |
标称护套厚度 |
标称总外径 |
大约重量 |
|
|
mm² |
No/mm |
mm |
mm |
mm |
kg/km |
|
1 |
0.22 |
7/0.2 |
0.55 |
0.40 |
4.3 |
31 |
|
2 |
0.22 |
7/0.2 |
0.55 |
0.40 |
7.3 |
61 |
|
4 |
0.22 |
7/0.2 |
0.55 |
0.40 |
8.5 |
91 |
|
1 |
0.50 |
16/0.2 |
0.55 |
0.40 |
4.9 |
44 |
|
2 |
0.50 |
16/0.2 |
0.55 |
0.40 |
8.5 |
91 |
|
4 |
0.50 |
16/0.2 |
0.55 |
0.40 |
10.0 |
142 |
|
1 |
0.75 |
24/0.2 |
0.55 |
0.40 |
5.4 |
53 |
|
2 |
0.75 |
24/0.2 |
0.55 |
0.40 |
9.5 |
109 |
|
4 |
0.75 |
24/0.2 |
0.55 |
0.40 |
11.2 |
174 |
|
1 |
1.00 |
30/0.2 |
0.55 |
0.40 |
5.5 |
63 |
|
2 |
1.00 |
30/0.2 |
0.55 |
0.40 |
9.8 |
131 |
|
4 |
1.00 |
30/0.2 |
0.55 |
0.40 |
11.5 |
213 |
