RG59 B/U FRP

应用

该电缆的设计主要应用于在着火条件下，必须保持性能完整性的地方，在那里，该电缆主要是为闭路电视监控系统，安全，烟雾探测和疏散检测等应用的配线电缆。



标准

符合MIL-C-17标准的设计



防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

60V

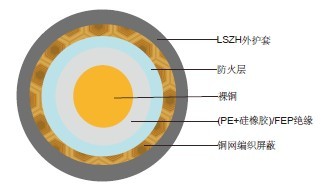

电缆结构

导体：包钢铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分或者含氟复合物的包有防火硅橡胶复合物E12类的聚乙烯
粘合剂：玻璃胶带
总屏蔽：平纹编织铜丝
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）



物理性能和热性能

工作温度范围（固定状态下）：-30°C – +70°C
安装温度范围（运动状态）：-5°C – +60°C
最小弯曲半径：8×OD



电气特性

电阻	75±5Ω
电容	67 nF/km
速比(%)	66
绝缘电阻	>2000 Mohm.Km
防护覆盖率	95%
直流电阻
内导体	158 Ω/km
外导体	9.0 Ω/km

衰减

频率(MHz)	衰减(dB/100 m)	衰减(dB/100ft)
50	7.4	2.26
100	10.7	3.26
200	15.7	4.79
400	22.7	6.92
500	25.7	7.84
600	28.7	8.75
860	34.8	10.61
1000	38.0	11.59

回波损耗

频率(MHz)	回波损耗(dB)
30-300 MHz	>31dB
300-600 MHz	>28dB
600-900 MHz	>24dB

结构参数

电缆代码	导体直径	标称绝缘直径	标称屏蔽数量和直径	标称外径	标称重量
	mm	mm	No. x mm	mm	kg/km
RG59 B/U FR	0.58±0.03	3.70±0.10 m	120 x 0.15	6.20 ± 0.10	60.3
