这种扁平电缆用于电梯或货梯中,以及机器的快速运转部分,H05V3V3H6-F电缆没有延伸载体,可安装于运转速度不超过4.0m/s的电梯中,自由悬挂的高度最高45米,其运送限高最大80米。对于H05V3V3D3H6-F线缆来说,如果运转速度在4.0m/s到6.3m/s之间,要使用的电缆延伸载体,此时其自由悬挂的高度最高80米,运送限高最大150米。
多股裸铜导体 |
遵循DIN VDE 0295 cl 5/6, IEC 60228 cl 5/6 |
PVC T15绝缘 |
色彩编码遵循VDE 0293-308,6芯以上:带有白色数字标识黑色线芯,加黄绿接地线 |
黑色PVC TM 4护套 |
工作电压 | 300/500V |
---|---|
测试电压 | 2000V |
应用时的工作温度 | - 35°C - +70°C |
阻燃 | IEC 60332-1 |
绝缘电阻 | 350 MΩ x km |
线规 | 芯数 x 导体截面积 | 标称外径尺寸 | 标称铜的重量 | 标称电缆重量 |
---|---|---|---|---|
# x mm² | mm | kg/km | kg/km | |

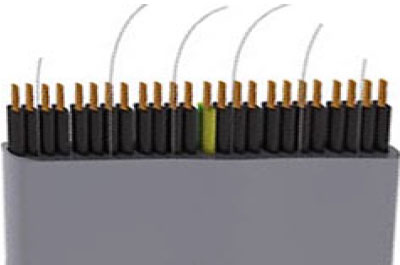

H05V3V3H6-F | ||||
18(24/32) | 12 x 0.75 | 33.7 x 4.3 | 79 | 251 |
18(24/32) | 16 x 0.75 | 44.5 x 4.3 | 105 | 333 |
18(24/32) | 18 x 0.75 | 49.2 x 4.3 | 118 | 371 |
18(24/32) | 20 x 0.75 | 55.0 x 4.3 | 131 | 415 |
18(24/32) | 24 x 0.75 | 65.7 x 4.3 | 157 | 496 |
17(32/32) | 12 x 1 | 35.0 x 4.4 | 105 | 285 |
17(32/32) | 16 x 1 | 51.0 x 4.4 | 157 | 422 |
17(32/32) | 20 x 1 | 57.0 x 4.4 | 175 | 472 |
17(32/32) | 24 x 1 | 68.0 x 4.4 | 210 | 565 |

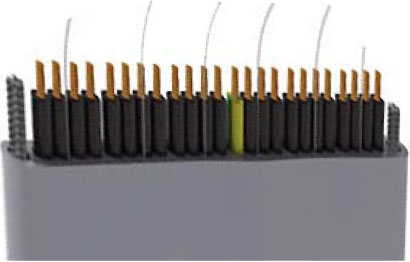

H05V3V3D3H6-F | ||||
18(24/32) | 20 x 0.75 | 61.8 x 4.2 | 131 | 462 |
18(24/32) | 24 x 0.75 | 72.4 x 4.2 | 157 | 546 |
17(32/32) | 12 x 1 | 41.8 x 4.3 | 105 | 330 |
17(32/32) | 14 x 1 | 47.8 x 4.3 | 122 | 382 |
17(32/32) | 18 x 1 | 57.8 x 4.3 | 157 | 470 |
17(32/32) | 22 x 1 | 69.8 x 4.3 | 192 | 572 |
17(32/32) | 24 x 1 | 74.8 x 4.3 | 210 | 617 |
