这些电缆用于配电板和配电盘以及照明系统操作件内部布线。其较高的工作温度范围允许连接到交流电压为1000V或直流电压为750V热水器。这些电缆可以铺设于隧道中或石灰下。

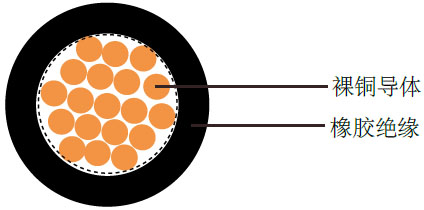

多股柔软裸铜导体 |
遵循VDE-0295 Cl 5, IEC 60228 Cl-5 |
橡胶绝缘EI3类 (EVA), 遵循DIN VDE 0282第7部分 |
线芯的色彩编码遵循VDE-0293 |
工作电压 | 300/500V (H05G-K), 450/750V (H07G-K) |
---|---|
测试电压 | 2000V (H05G-K), 2500V (H07G-K) |
动态弯曲半径 | 7 x Ø |
静态弯曲半径 | 7 x Ø |
应用时的工作温度 | -25º C to +110º C |
静态时可承受的温度 | -40º C to +110º C |
短路时可达到的温度 | +160º C |
阻燃 | IEC 60332.1 |
绝缘电阻 | 10 MΩ x km |
线规 | 芯数 x 导体截面积 | 标称绝缘厚度 | 标称外径 | 标称铜的重量 | 标称电缆重量 |
---|---|---|---|---|---|
# x mm² | mm | mm | kg/km | kg/km | |
H05G-K | |||||
20(16/32) | 1 x 0.5 | 0.6 | 2.3 | 4.8 | 13 |
18(24/32) | 1 x 0.75 | 0.6 | 2.6 | 7.2 | 16 |
17(32/32) | 1 x 1 | 0.6 | 2.8 | 9.6 | 22 |
H07G-K | |||||
16(30/30) | 1 x 1.5 | 0.8 | 3.4 | 14.4 | 24 |
14(50/30) | 1 x 2.5 | 0.9 | 4.1 | 24 | 42 |
12(56/28) | 1 x 4 | 1.0 | 5.1 | 38 | 61 |
10(84/28) | 1 x 6 | 1.0 | 5.5 | 58 | 78 |
8(80/26) | 1 x 10 | 1.2 | 6.8 | 96 | 130 |
6(128/26) | 1 x 16 | 1.2 | 8.4 | 154 | 212 |
4(200/26) | 1 x 25 | 1.4 | 9.9 | 240 | 323 |
2(280/26) | 1 x 35 | 1.4 | 11.4 | 336 | 422 |
1(400/26) | 1 x 50 | 1.6 | 13.2 | 480 | 527 |
2/0(356/24) | 1 x 70 | 1.6 | 15.4 | 672 | 726 |
3/0(485/24) | 1 x 95 | 1.8 | 17.2 | 912 | 937 |
4/0(614/24) | 1 x 120 | 1.8 | 19.7 | 1152 | 1192 |
