NAYCY电缆用于发电工业和开关装置,路灯,家用电源连接,二级分配网络及其他。这些电缆很适用于地下应用,室内安装和电缆管道和室外应用,露天安装,在有机械保护的情况下,也可敷设于地下和水中。
VDE 0276- 603, IEC 60502

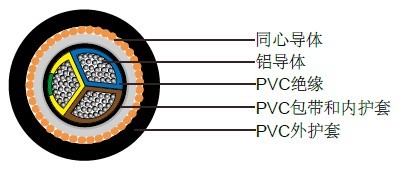

- 铝导体
- VDE 0295 cl.1/cl.2(圆形或扇形), BS 6360/IEC 60228 cl.1/cl.2
- PVC绝缘DIV4类,遵循VDE0276
- 色彩编码遵循DIN VDE 0293
- PVC缠绕带和内护套
- 同心导体:铜丝和铜带
- PVC外护套DMV5类,遵循VDE 0276
- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 12 x Ø
- 应用时的工作温度: -5º C ~ +50º C
- 固定安装温度: - 30º C ~ +70º C
- 短路时可达到的温度: +160º C
- 阻燃遵循DIN VDE 0472-804 B级/IEC 60332-1
- 绝缘电阻: >20 MΩ x km
线规 |
芯数 X 导体 截面积 # X MM² |
导体类型 |
同心导体尺寸 MM² |
标称外径 MM |
铝的重量 KG/KM |
铜的重量 KG/KM |
标称电缆重量 KG/KM |
---|---|---|---|---|---|---|---|
2 | 3 x 35.0 | re | 35 | 27.9 | 291 | 230 | 1143 |
1 | 3 x 50.0 | re | 50 | 31.5 | 392 | 335 | 1522 |
2/0 | 3 x 70.0 | se | 70 | 33.1 | 567 | 456 | 1675 |
3/0 | 3 x 95.0 | se | 95 | 36.9 | 785 | 665 | 2247 |
4/0 | 3 x 120.0 | se | 120 | 40.0 | 993 | 849 | 2715 |
2/0 | 3 x 70.0 | sm | 35 | 33.1 | 584 | 236 | 1489 |
2/0 | 3 x 70.0 | sm | 70 | 34.1 | 584 | 413 | 1648 |
3/0 | 3 x 95.0 | sm | 50 | 37.7 | 809 | 296 | 1974 |
3/0 | 3 x 95.0 | sm | 95 | 38.7 | 809 | 580 | 2253 |
4/0 | 3 x 120.0 | sm | 70 | 40.2 | 1023 | 432 | 2381 |
4/0 | 3 x 120.0 | sm | 120 | 40.9 | 1023 | 694 | 2654 |
300mcm | 3 x 150.0 | sm | 70 | 44.2 | 1257 | 432 | 2798 |
300mcm | 3 x 150.0 | sm | 150 | 45.4 | 1257 | 804 | 3164 |
350mcm | 3 x 185.0 | sm | 95 | 48.6 | 1579 | 580 | 3498 |
