（N）YM（ST）- J适用于静电屏蔽下电磁串扰交变场的有效范围，该屏蔽是用于安装在计算机部门，医院或对串扰非常敏感的测量仪器。这些电缆也非常适合安装对辐射非常敏感人群的客厅。适合铺设在干燥和潮湿的环境中敷设于石膏上，石膏中或石膏下，也可敷设于砖石和混凝土中（有震动或紧实型的混凝土除外），只有在不直接暴露在阳光下或安装电缆管道中时，才可室外安装。
DIN VDE 0250, VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1, CE低压73/23/EEC和93/68/EEC指令, ROHS认证

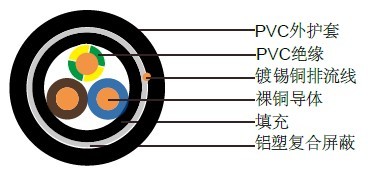

- 实心裸铜导体
- 遵循DIN VDE 0295 cl.1, BS 6360 cl.1 and IEC 60228 cl
- PVC绝缘TI1类，遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN VDE 0293-308
- 塑料填充内护套
- 铝塑复合带屏蔽
- 实心镀锡铜排流线
- 超柔软PVC外护套TM1类, 遵循DIN VDE 0281第1部分
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: +5º C ～ +70º C
- 固定安装温度: - 40º C ～ +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >20 MΩ x km
| 线规 |
芯数 X 导体 截面积 # X MM² |
标称绝缘 厚度 MM |
标称护套 厚度 MM |
排流线 尺寸 MM² |
标称外径 MM |
标称铜的重量 KG/KM |
标称电缆重量 KG/KM |
|---|---|---|---|---|---|---|---|
| 16(实心) | 3 X1.5 | 0.6 | 1.4 | 1.5 | 10.5 | 58.0 | 154.0 |
| 16(实心) | 4 X1.5 | 0.6 | 1.4 | 1.5 | 11.5 | 63.0 | 184.0 |
| 16(实心) | 5 X1.5 | 0.6 | 1.4 | 1.5 | 12.0 | 77.0 | 208.0 |
| 16(实心) | 7 X1.5 | 0.6 | 1.4 | 1.5 | 13.0 | 106.0 | 250.0 |
| 14(实心) | 3 X2.5 | 0.7 | 1.4 | 1.5 | 12.0 | 77.0 | 217.0 |
| 14(实心) | 4 X2.5 | 0.7 | 1.4 | 1.5 | 13.0 | 101.0 | 256.0 |
| 14(实心) | 5 X2.5 | 0.7 | 1.4 | 1.5 | 13.5 | 125.0 | 280.0 |
| 12(实心) | 3 X4 | 0.8 | 1.6 | 1.5 | 13.5 | 120.0 | 228.0 |
| 12(实心) | 4 X4 | 0.8 | 1.6 | 1.5 | 14.5 | 159.0 | 359.0 |
| 12(实心) | 5 X4 | 0.8 | 1.6 | 1.5 | 16.5 | 197.0 | 440.0 |
| 10(实心) | 3 X6 | 0.8 | 1.6 | 1.5 | 15.0 | 178.0 | 378.0 |
| 10(实心) | 4 X6 | 0.8 | 1.6 | 1.5 | 16.5 | 235.0 | 477.0 |
| 10(实心) | 5 X6 | 0.8 | 1.6 | 1.5 | 17.5 | 293.0 | 565.0 |
| 8(实心) | 5 X10 | 1.0 | 1.6 | 1.5 | 21.5 | 485.0 | 870 |
