SY钢丝编织电缆应用广泛,包括建筑及建造(通常在机场),铁路和交通基础设施,输电,配电和电力网络,以及自动化和过程控制。 SY电缆作为内部连接线用于信号设备和控制设备的测量,控制或调控。这种编织控制电缆经常用于计组装生产线,输送机,计算机单元和机床制造中。 SY电缆柔软的结构使其成为固定和移动设备连接线的绝佳选择, 也适用于需要固定安装的项目中。在有保护的条件下(如避免阳光直射),此电缆可用于室外安装,而且很适用于在干燥或潮湿的室内的环境中。
BS6500, VDE0250

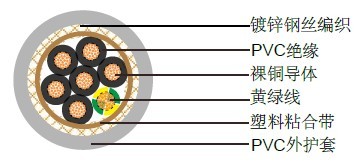

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC绝缘Y12类
- 黑色绝缘,白色数字标注
- 黄绿接地线(三芯及三芯以上)
- PVC内衬YM2类
- 镀锌钢丝铠装
- 透明PVC外护套YM2类
- 工作电压: 300/500 V
- 测试电压: 3000 V
- 最小弯曲半径: 10 x Ø
- 应用时的工作温度: -15º C ~ +70º C
- 静态时可承受的温度: -35º C ~ +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.3
- 绝缘电阻: 20 MΩ x km
线规 |
芯数 X 导体 截面积 # X MM² |
内衬外直径 MM |
编织外直径 MM |
标称外径 MM |
线缆重量 KG/KM |
---|---|---|---|---|---|
20(16/32) | 2 x 0.5 | 5.5 | 6.5 | 8.3 | 91 |
20(16/32) | 3 x 0.5 | 5.7 | 6.7 | 8.6 | 99 |
20(16/32) | 4 x 0.5 | 6.2 | 7.2 | 9.1 | 113 |
20(16/32) | 5 x 0.5 | 6.7 | 7.7 | 9.7 | 129 |
20(16/32) | 7 x 0.5 | 7.3 | 8.3 | 10.3 | 150 |
20(16/32) | 12 x 0.5 | 9.7 | 10.7 | 12.4 | 214 |
20(16/32) | 18 x 0.5 | 11.2 | 12.4 | 14.3 | 298 |
20(16/32) | 25 x 0.5 | 13.7 | 14.9 | 16.8 | 400 |
20(16/32) | 30 x 0.5 | 14.2 | 15.4 | 17.7 | 454 |
20(16/32) | 35 x 0.5 | 15.9 | 17.1 | 19.9 | 585 |
20(16/32) | 41 x 0.5 | 17.5 | 18.7 | 21.5 | 671 |
20(16/32) | 50 x 0.5 | 18.4 | 19.6 | 21.9 | 694 |
20(16/32) | 60 x 0.5 | 20.0 | 21.2 | 24.2 | 895 |
18(24/32) | 2 x 0.75 | 6.1 | 7.1 | 9.0 | 85 |
18(24/32) | 3 x 0.75 | 6.4 | 7.4 | 9.3 | 116 |
18(24/32) | 4 x 0.75 | 6.9 | 7.9 | 9.8 | 133 |
18(24/32) | 5 x 0.75 | 7.6 | 8.6 | 10.5 | 155 |
18(24/32) | 7 x 0.75 | 8.3 | 9.3 | 11.2 | 182 |
18(24/32) | 12 x 0.75 | 10.8 | 11.8 | 13.7 | 266 |
18(24/32) | 18 x 0.75 | 13.1 | 14.3 | 16.2 | 388 |
18(24/32) | 25 x 0.75 | 15.6 | 16.8 | 19.1 | 521 |
18(24/32) | 30 x 0.75 | 16.1 | 17.3 | 19.6 | 572 |
18(24/32) | 35 x 0.75 | 17.9 | 19.1 | 21.4 | 684 |
18(24/32) | 50 x 0.75 | 20.9 | 22.1 | 24.8 | 909 |
18(24/32) | 60 x 0.75 | 22.3 | 23.8 | 26.4 | 1050 |
17(32/32) | 2 x 1.0 | 6.3 | 7.3 | 9.3 | 101 |
17(32/32) | 3 x 1.0 | 6.6 | 7.6 | 9.5 | 126 |
17(32/32) | 4 x 1.0 | 7.2 | 8.2 | 10.1 | 146 |
17(32/32) | 5 x 1.0 | 7.9 | 8.9 | 10.8 | 171 |
17(32/32) | 7 x 1.0 | 8.6 | 9.6 | 11.5 | 203 |
17(32/32) | 12 x 1.0 | 11.2 | 12.4 | 14.3 | 314 |
17(32/32) | 18 x 1.0 | 13.6 | 14.8 | 16.7 | 441 |
17(32/32) | 25 x 1.0 | 16.2 | 17.4 | 19.7 | 594 |
17(32/32) | 30 x 1.0 | 16.8 | 18.0 | 20.3 | 658 |
17(32/32) | 35 x 1.0 | 18.6 | 19.8 | 22.1 | 786 |
17(32/32) | 50 x 1.0 | 21.8 | 23.3 | 25.9 | 1070 |
17(32/32) | 60 x 1.0 | 23.6 | 25.1 | 27.7 | 1240 |
16(30/30) | 2 x 1.5 | 6.8 | 7.8 | 9.8 | 114 |
16(30/30) | 3 x 1.5 | 7.2 | 8.2 | 10.1 | 145 |
16(30/30) | 4 x 1.5 | 7.9 | 8.9 | 10.8 | 171 |
16(30/30) | 5 x 1.5 | 8.7 | 9.7 | 11.6 | 202 |
16(30/30) | 7 x 1.5 | 9.5 | 10.5 | 12.4 | 242 |
16(30/30) | 12 x 1.5 | 12.8 | 14.0 | 15.9 | 394 |
16(30/30) | 18 x 1.5 | 15.1 | 16.3 | 18.6 | 553 |
16(30/30) | 25 x 1.5 | 18.4 | 19.6 | 21.9 | 746 |
16(30/30) | 30 x 1.5 | 19.1 | 20.3 | 23.0 | 850 |
16(30/30) | 35 x 1.5 | 20.7 | 21.9 | 24.6 | 990 |
16(30/30) | 50 x 1.5 | 24.7 | 26.2 | 29.2 | 1380 |
16(30/30) | 60 x 1.5 | 26.3 | 27.8 | 30.8 | 1570 |
14(30/50) | 2 x 2.5 | 8.0 | 9.0 | 11.0 | 143 |
14(30/50) | 3 x 2.5 | 8.5 | 9.5 | 11.4 | 193 |
14(30/50) | 4 x 2.5 | 9.4 | 10.4 | 12.3 | 232 |
14(30/50) | 5 x 2.5 | 10.3 | 11.3 | 13.2 | 277 |
14(30/50) | 7 x 2.5 | 11.3 | 12.5 | 14.4 | 353 |
14(30/50) | 12 x 2.5 | 15.3 | 16.5 | 18.8 | 575 |
14(30/50) | 18 x 2.5 | 18.5 | 19.7 | 22.0 | 818 |
14(30/50) | 25 x 2.5 | 22.1 | 23.6 | 26.2 | 1130 |
14(30/50) | 30 x 2.5 | 23.4 | 24.9 | 27.5 | 1290 |
14(30/50) | 35 x 2.5 | 25.3 | 26.8 | 29.8 | 1540 |
14(30/50) | 50 x 2.5 | 29.8 | 31.3 | 34.7 | 2060 |
14(30/50) | 60 x 2.5 | 31.7 | 33.2 | 36.6 | 2350 |
12(56/28) | 2 x 4.0 | 10.8 | 11.8 | 13.8 | 240 |
12(56/28) | 3 x 4.0 | 11.5 | 12.8 | 14.8 | 312 |
12(56/28) | 4 x 4.0 | 12.7 | 13.9 | 15.8 | 384 |
12(56/28) | 5 x 4.0 | 14.0 | 15.2 | 17.5 | 478 |
12(56/28) | 7 x 4.0 | 15.3 | 16.5 | 18.8 | 587 |
10(84/28) | 2 x 6.0 | 12.2 | 13.4 | 15.4 | 316 |
10(84/28) | 3 x 6.0 | 13.0 | 14.2 | 16.2 | 407 |
10(84/28) | 4 x 6.0 | 14.4 | 15.6 | 17.9 | 508 |
10(84/28) | 5 x 6.0 | 15.9 | 17.1 | 19.4 | 617 |
10(84/28) | 7 x 6.0 | 17.9 | 19.1 | 21.4 | 789 |
8(80/26) | 2 x 10.0 | 15.3 | 16.5 | 18.9 | 467 |
8(80/26) | 3 x 10.0 | 16.5 | 17.7 | 20.1 | 621 |
8(80/26) | 4 x 10.0 | 18.4 | 19.6 | 21.9 | 779 |
8(80/26) | 5 x 10.0 | 20.4 | 21.6 | 24.3 | 978 |
8(80/26) | 7 x 10.0 | 22.4 | 23.9 | 26.5 | 1250 |
6(128/26) | 3 x 16.0 | 19.7 | 20.8 | 23.8 | 857 |
6(128/26) | 4 x 16.0 | 21.4 | 22.7 | 25.5 | 1040 |
6(128/26) | 5 x 16.0 | 24.1 | 25.4 | 28.6 | 1300 |
4(200/26) | 3 x 25.0 | 21.4 | 22.7 | 25.5 | 1110 |
4(200/26) | 4 x 25.0 | 23.8 | 25.1 | 27.2 | 1350 |
4(200/26) | 5 x 25.0 | 26.4 | 27.7 | 31.3 | 1740 |
4(200/26) | 5 x 35.0 | - | - | 36 | 3185 |
