CY屏蔽电缆主要用作连接线,在机床制造,厂房工程及装配生产线中用做衡量,检测和控制电缆,以满足严格的生产安全要求。适用于固定安装或应用于非动力控制的无限制的流动性程序中,也可安装于非拉伸载荷的干燥和潮湿的环境中; 也可安装于非拉伸载荷的干燥和潮湿的环境中;不允许户外安装。铜丝编织屏蔽使这些电缆在测量和控制技术非常适用于无串扰的数据和信号传输。
BS6500, VDE0250

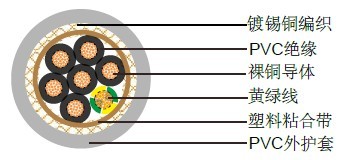

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC绝缘Y12类
- 色彩编码遵循VDE-0293-308
- 黄绿接地线(三芯及三芯以上)
- 塑料粘合带
- 镀锡铜编织屏蔽
- PVC外护套Y12类
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 最小弯曲半径: 10 x Ø
- 应用时的工作温度: -15º C ~ +70º C
- 静态时可承受的温度: -35º C ~ +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.3
- 绝缘电阻: 20 MΩ x km
线规 |
芯数 X 导体截面积 # X MM² |
标称外径 MM |
标称铜的重量 KG/KM |
---|---|---|---|
20(16/32) | 2 x 0.50 | 5.4 | 45.0 |
18(24/32) | 2 x 0.75 | 6.0 | 54.0 |
18(24/32) | 2 x 0.75* | 5.4 | 47.4 |
17(32/32) | 2 x 1.00 | 6.2 | 60.0 |
17(32/32) | 2 x 1.00* | 5.9 | 57.4 |
16(30/30) | 2 x 1.50 | 6.8 | 70.0 |
16(30/30) | 2 x 1.50* | 6.6 | 74.4 |
14(30/50) | 2 x 2.50 | 8.0 | 104.0 |
20(16/32) | 3 x 0.50 | 5.8 | 53.0 |
18(24/32) | 3 x 0.75 | 6.3 | 65.0 |
18(24/32) | 3 x 0.75* | 5.4 | 57.8 |
17(32/32) | 3 x 1.00 | 6.5 | 73.0 |
16(30/30) | 3 x 1.50 | 7.2 | 90.0 |
16(30/30) | 3 x 1.50* | 7.5 | 100.1 |
14(30/50) | 3 x 2.50 | 8.6 | 140.0 |
20(16/32) | 4 x 0.50 | 6.3 | 63.0 |
18(24/32) | 4 x 0.75 | 6.8 | 77.0 |
18(24/32) | 4 x 0.75* | 6.5 | 73.6 |
17(32/32) | 4 x 1.00 | 7.0 | 89.0 |
16(30/30) | 4 x 1.50 | 7.8 | 108.0 |
16(30/30) | 4 x 1.50* | 8.2 | 123.3 |
14(30/50) | 4 x 2.50 | 9.4 | 173.0 |
12(56/28) | 4 x 4.00 | 11.1 | 236.0 |
10(84/28) | 4 x 6.00 | 12.8 | 339.0 |
8(80/26) | 4 x 10.00 | 16.1 | 502.0 |
6(128/26) | 4 x 16.00 | 19.2 | 771.0 |
4(200/26) | 4 x 25.00 | 20.2 | 1420.0 |
20(16/32) | 5 x 0.50 | 6.7 | 76.0 |
18(24/32) | 5 x 0.75 | 7.3 | 91.0 |
17(32/32) | 5 x 1.00 | 7.6 | 105.0 |
16(30/30) | 5 x 1.50 | 8.4 | 125.0 |
14(30/50) | 5 x 2.50 | 10.0 | 206.0 |
12(56/28) | 5 x 4.00 | 12.1 | 288.0 |
10(84/28) | 5 x 6.00 | 14.2 | 416.0 |
20(16/32) | 6 x 0.50 | 7.2 | 87.0 |
18(24/32) | 6 x 0.75 | 7.8 | 102.0 |
17(32/32) | 6 x 1.00 | 8.2 | 110.0 |
20(16/32) | 7 x 0.50 | 7.3 | 107.0 |
18(24/32) | 7 x 0.75 | 7.8 | 115.0 |
17(32/32) | 7 x 1.00 | 8.4 | 139.0 |
16(30/30) | 7 x 1.50 | 9.3 | 160.0 |
14(30/50) | 7 x 2.50 | 10.8 | 267.0 |
20(16/32) | 8 x 0.50 | 7.7 | 109.0 |
18(24/32) | 8 x 0.75 | 8.3 | 137.0 |
17(32/32) | 8 x 1.00 | 9.0 | 157.0 |
20(16/32) | 12 x 0.50 | 9.2 | 140.0 |
18(24/32) | 12 x 0.75 | 10.1 | 177.0 |
17(32/32) | 12 x 1.00 | 10.4 | 207.0 |
16(30/30) | 12 x 1.50 | 11.8 | 279.0 |
14(30/50) | 12 x 2.50 | 14.6 | 432.0 |
20(16/32) | 18 x 0.50 | 10.2 | 179.0 |
18(24/32) | 18 x 0.75 | 11.6 | 250.0 |
17(32/32) | 18 x 1.00 | 12.4 | 295.0 |
16(30/30) | 18 x 1.50 | 14.0 | 350.0 |
20(16/32) | 25 x 0.50 | 13.3 | 256.0 |
18(24/32) | 25 x 0.75 | 13.9 | 326.0 |
17(32/32) | 25 x 1.00 | 14.9 | 384.0 |
16(30/30) | 25 x 1.50 | 16.9 | 530.0 |
18(24/32) | 34 x 0.75 | 15.6 | 406.0 |
17(32/32) | 34 x 1.00 | 16.6 | 530.0 |
16(30/30) | 34 x 1.50 | 18.9 | 720.0 |
16(30/30) | 42 x 1.50 | 20.1 | 820.0 |
18(24/32) | 50 x 0.75 | 19.0 | 576.0 |
17(32/32) | 50 x 1.00 | 19.6 | 1020.0 |
