这些非常柔软的电缆主要用于便携设备和短路情况下的接地连接。可作为保护线应用于铁路系统的现场高压维修,交流电系统,传输和分配网络中。正因为如此,这些被指定义为安全电缆。具有低重量,高柔韧性,宽工作温度范围,耐高温的特性。其聚氯乙烯护套可抵御外界的机械压力和化学腐蚀,保障了电缆必要功能的实现。
<HAR> EN61138, VDE-0283 第3部分, DIN 46438 & DIN 46440, CE低压73/23/EEC & 93/68/EEC指令., ROHS认证

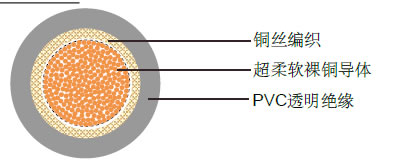

- 多股超柔软裸铜导体
- 遵循DIN VDE 0295, BS 6360, IEC 60228, HD 383
- 铜丝编织(ESUY类)
- 透明PVC TM2护套
- 强耐压力
- 火化测试 6, 4 & 2 线规: 5000V
- 火化测试 1 & 2/0 线规: 6000V
- 火化测试 3/0 - 500 MCM: 8000V
- 工作电压: N/A - 仅接地使用时
- 测试电压: 2000 V
- 最小弯曲半径: 12.0 x Ø
- 工作温度范围: -5º C to +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
线规 |
芯数 X 导体截面积 # X MM² |
标称外径 MM |
标称铜的 重量 KG/KM |
标称电缆 重量 KG/KM |
---|---|---|---|---|
6(4200/41) | 1 x 16 | 9.1 | 194 | 230 |
4(3192/38) | 1 x 25 | 10.5 | 280 | 335 |
2(4480/38) | 1 x 35 | 12.5 | 415 | 475 |
1(6383/38) | 1 x 50 | 14.2 | 585 | 670 |
2/0(8918/38) | 1 x 70 | 16.8 | 820 | 905 |
3/0(12100/38) | 1 x 95 | 19.8 | 1090 | 1220 |
4/0(15300/38) | 1 x 120 | 21.5 | 1360 | 1505 |
300MCM(19152/38) | 1 x 150 | 24 | 1650 | 1940 |
350MCM(23580/38) | 1 x 185 | 27.6 | 2150 | 2390 |
500MCM(30600/38) | 1 x 240 | 31 | 2750 | 3090 |
线规 |
芯数 X 导体截面积 # X MM² |
标称外径 MM |
标称铜的 重量 KG/KM |
标称电缆 重量 KG/KM |
---|---|---|---|---|
6(525/32) | 1 x 16 | 8.5 | 155 | 185 |
4(798/32) | 1 x 25 | 10.0 | 240 | 270 |
2(1120/32) | 1 x 35 | 12.5 | 336 | 390 |
1(1617/32) | 1 x 50 | 14.0 | 480 | 575 |
2/0(2254/32) | 1 x 70 | 17.2 | 672 | 810 |
3/0(3087/32) | 1 x 95 | 19.5 | 912 | 1080 |
4/0(3822/32) | 1 x 120 | 22.8 | 1152 | 1320 |
300MCM(4802/32) | 1 x 150 | 25.4 | 1440 | 1680 |
