这些EPR(乙丙橡胶)绝缘, EPR(乙丙橡胶)护套的电力电缆可用于在干燥,潮湿的环境,浸入油或油脂中,耐各种气候条件以及薄弱的机械压力的环境,例如,在工业手工设备,加热板,手提灯,像钻孔机,家用电器,建筑和农业设备等的电力供应,在一些寒冷的国家还可以用于汽车加热,也适用于大蓬车和野营装备。
<HAR>HD 22.12, CEI 20-19/12, NF C 32-102-4

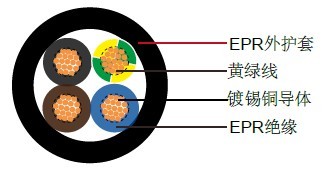

- 多股裸铜/镀锡铜导体
- 遵循DIN VDE 0295 cl 5. IEC 60228 cl 5
- EPR E17橡胶绝缘
- 色彩编码遵循VDE 0293-308(三芯及以上带有黄绿接地线)
- EPR EM6橡胶护套
- 外护套为黑色
- 工作电压:
H05BB-F: 300/500V
H07BB-F: 450/750V
- 测试电压:
H05BB-F: 2000V
H07BB-F: 2500V
- 动态弯曲半径: 4 × Ø
- 静态弯曲半径: 3 × Ø
- Operating 温度:
H05BB-F: - 40℃- + 60℃
H07BB-F: - 25℃- + 90℃
短路时可达到的温度: 250℃
阻燃: VDE 0482-332-1-2/IEC 60332-1
线规 |
芯数 X 导体截面积 # X MM² |
标称绝缘厚度 MM |
标称护套厚度 MM |
标称外径 MM |
标称电缆重量 KG/KM |
|
---|---|---|---|---|---|---|
H05BB-F | ||||||
18(24/32) | 2x0.75 | 0.6 | 0.8 | 6.3 | 53 | |
17(32/32) | 2x1 | 0.6 | 0.9 | 6.8 | 64 | |
16(30/30) | 2x1.5 | 0.8 | 1.0 | 8.3 | 95 | |
14(30/50) | 2x2.5 | 0.9 | 1.1 | 9.8 | 140 | |
18(24/32) | 3x0.75 | 0.6 | 0.9 | 6.8 | 65 | |
17(32/32) | 3x1 | 0.6 | 0.9 | 7.2 | 77 | |
16(30/30) | 3x1.5 | 0.8 | 1 | 8.8 | 115 | |
14(30/50) | 3x2.5 | 0.9 | 1.1 | 10.4 | 170 | |
12(56/28) | 3 x 4 | 1 | 1.2 | 12.2 | 240 | |
10(84/28) | 3 x 6 | 1 | 1.4 | 13.6 | 320 | |
18(24/32) | 4x0.75 | 0.6 | 0.9 | 7.4 | 80 | |
17(32/32) | 4x1 | 0.6 | 0.9 | 7.8 | 95 | |
16(30/30) | 4x1.5 | 0.8 | 1.1 | 9.8 | 145 | |
14(30/50) | 4x2.5 | 0.9 | 1.2 | 11.5 | 210 | |
12(56/28) | 4 x 4 | 1 | 1.3 | 13.5 | 300 | |
10(84/28) | 4 x 6 | 1 | 1.5 | 15.4 | 405 | |
18(24/32) | 5x0.75 | 0.6 | 1 | 8.3 | 100 | |
17(32/32) | 5x1 | 0.6 | 1 | 8.7 | 115 | |
16(30/30) | 5x1.5 | 0.8 | 1.1 | 10.7 | 170 | |
14(30/50) | 5x2.5 | 0.9 | 1.3 | 12.8 | 255 | |
H07BB-F | ||||||
17(32/32) | 2×1 | 0.8 | 1.3 | 8.20 | 89 | |
16(30/30) | 2×1.5 | 0.8 | 1.5 | 9.10 | 113 | |
14(30/50) | 2×2.5 | 0.9 | 1.7 | 10.85 | 165 | |
17(32/32) | 3×1 | 0.8 | 1.4 | 8.90 | 108 | |
16(30/30) | 3×1.5 | 0.8 | 1.6 | 9.80 | 138 | |
14(30/50) | 3×2.5 | 0.9 | 1.8 | 11.65 | 202 | |
17(32/32) | 4×1 | 0.8 | 1.5 | 9.80 | 134 | |
16(30/30) | 4×1.5 | 0.8 | 1.7 | 10.85 | 171 | |
14(30/50) | 4×2.5 | 0.9 | 1.9 | 12.80 | 248 | |
17(32/32) | 5×1 | 0.8 | 1.6 | 10.80 | 172 | |
16(30/30) | 5×1.5 | 0.8 | 1.8 | 11.90 | 218 |
