这些电缆用于配电板和配电盘以及照明系统操作件内部布线。其较高的工作温度范围允许连接到交流电压为1000V或直流电压为750V热水器。这些电缆可以铺设于隧道中或石灰下。
<HAR> HD 22.7 S2, VDE-0282 第7部分, CEI 20-19/7, CEI 20-35(EN60332-1), CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

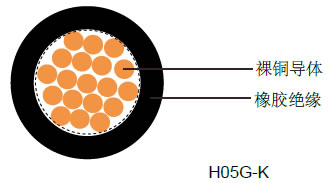

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡胶绝缘EI3类 (EVA)， 遵循DIN VDE 0282第7部分
- 线芯的色彩编码遵循VDE-0293
- 工作电压: 300/500v (H05G-K), 450/750v (H07G-K)
- 测试电压: 2000V (H05G-K), 2500 V (H07G-K)
- 动态弯曲半径: 7 x Ø
- 静态弯曲半径: 7 x Ø
- 应用时的工作温度: -25º C to +110º C
- 静态时可承受的温度: -40º C to +110º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km
| 线规 | 芯数 X 导体截面积# X MM² | 标称绝缘厚度MM | 标称外径MM | 标称铜的重量KG/KM | 标称电缆重量KG/KM |
|---|---|---|---|---|---|
| H05G-K | |||||
| 20(16/32) | 1 x 0.5 | 0.6 | 2.3 | 4.8 | 13 |
| 18(24/32) | 1 x 0.75 | 0.6 | 2.6 | 7.2 | 16 |
| 17(32/32) | 1 x 1 | 0.6 | 2.8 | 9.6 | 22 |
| H07G-K | |||||
| 16(30/30) | 1 x 1.5 | 0.8 | 3.4 | 14.4 | 24 |
| 14(50/30) | 1 x 2.5 | 0.9 | 4.1 | 24 | 42 |
| 12(56/28) | 1 x 4 | 1.0 | 5.1 | 38 | 61 |
| 10(84/28) | 1 x 6 | 1.0 | 5.5 | 58 | 78 |
| 8(80/26) | 1 x 10 | 1.2 | 6.8 | 96 | 130 |
| 6(128/26) | 1 x 16 | 1.2 | 8.4 | 154 | 212 |
| 4(200/26) | 1 x 25 | 1.4 | 9.9 | 240 | 323 |
| 2(280/26) | 1 x 35 | 1.4 | 11.4 | 336 | 422 |
| 1(400/26) | 1 x 50 | 1.6 | 13.2 | 480 | 527 |
| 2/0(356/24) | 1 x 70 | 1.6 | 15.4 | 672 | 726 |
| 3/0(485/24) | 1 x 95 | 1.8 | 17.2 | 912 | 937 |
| 4/0(614/24) | 1 x 120 | 1.8 | 19.7 | 1152 | 1192 |
