这些电缆主要用于室内,电缆管道和工业厂房或转换站,地下安装。可用于配电板和配电盘或需要较多线股的设备。用于出口到欧洲国家电子机械和开关装置中,可作为欧洲制造的设备线MRO的替代。
<HAR> HD 21.3 S3, BS 6004, VDE-0281 第3部分, CEI 20-20/3 , CEI 20-35 (EN60332-1) CEI 20-52, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

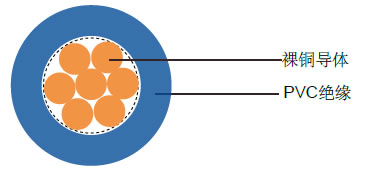

- 实心/多股裸铜导体
- 遵循VDE-0295 Cl-2, IEC 60228 Cl-2
- PVC(聚氯乙烯)TI1绝缘
- 线芯的色彩编码遵循VDE-0293
- 工作电压: 300/500 V(H05V-R), 450/750 V(H07V-R)
- 测试电压: 2000 V(H05V-R), 2500 V(H07V-R)
- 动态弯曲半径: 15 x Ø
- 静态弯曲半径: 15 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -30º C to +80º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km
线规 |
芯数 X 导体截面积 # X MM² |
标称绝缘厚度 MM | 标称外径 MM |
标称铜的 重量 KG/KM |
标称电缆 重量 KG/KM |
---|---|---|---|---|---|
H05V-R | |||||
20(7/29) | 1 x 0.5 | 0.6 | 2.2 | 4.8 | 9 |
18(7/27) | 1 x 0.75 | 0.6 | 2.4 | 7.2 | 12 |
17(7/26) | 1 x 1 | 0.6 | 2.6 | 9.6 | 15 |
H07V-R | |||||
16(7/24) | 1 x 1.5 | 0.7 | 3.0 | 14.4 | 23 |
14(7/22) | 1 x 2.5 | 0.8 | 3.6 | 24 | 35 |
12(7/20) | 1 x 4 | 0.8 | 4.2 | 39 | 51 |
10(7/18) | 1 x 6 | 0.8 | 4.7 | 58 | 71 |
8(7/16) | 1 x 10 | 1.0 | 6.1 | 96 | 120 |
6(7/14) | 1 x 16 | 1.0 | 7.2 | 154 | 170 |
4(7/12) | 1 x 25 | 1.2 | 8.4 | 240 | 260 |
2(7/10) | 1 x 35 | 1.2 | 9.5 | 336 | 350 |
1(19/13) | 1 x 50 | 1.4 | 11.3 | 480 | 480 |
2/0(19/11) | 1 x 70 | 1,4 | 12.6 | 672 | 680 |
3/0(19/10) | 1 x 95 | 1,6 | 14.7 | 912 | 930 |
4/0(37/12) | 1 x 120 | 1,6 | 16.2 | 1152 | 1160 |
300MCM(37/11) | 1 x 150 | 1,8 | 18.1 | 1440 | 1430 |
350MCM(37/10) | 1 x 185 | 2,0 | 20.2 | 1776 | 1780 |
500MCM(61/11) | 1 x 240 | 2,2 | 22.9 | 2304 | 2360 |
1 x 300 | 2.4 | 24.5 | 2940 | ||
1 x 400 | 2.6 | 27.5 | 3740 |
