这些电缆非常柔软,橡胶绝缘;,橡胶护套,建议用于在干燥和潮湿的环境中,低,中机械压力下使用的设备。用于电子和电气设备,如家电,小手工工具和办公设备的使用,它们可用于平板熨斗,烙铁,厨房用电器,烤面包机,炉灶和商用电动工具的连接。也适合固定安装在家具,装饰材料,墙体隔板和预留的建筑设施。在单相或三相系统中最大工作电压为Uo/U 300/500 V,在直流系统中最大工作电压为Uo
/ U413/825 此电缆也可短期户外使用。它们耐臭氧,耐油脂。
CEI 20-19/4 / 20-35 (EN60332-1), CE低压73/23/EEC & 93/68/EEC指令., IEC 60245-4, ROHS认证

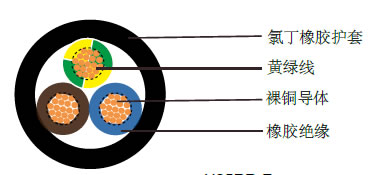

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 色彩编码遵循VDE-0293-308和HD 186
- 黄绿接地线(三芯及三芯以上)
- 氯丁橡胶护套EM3
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 8 x Ø
- 固定安装弯曲半径: 6 x Ø
- 工作温度范围: -30º C to +60º C
- 短路时可达到的温度: +200 º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
线规 |
芯数 x 导体截面积 # x mm² |
标称绝缘厚度mm | 标称护套厚度mm | 标称外径mm |
标称铜的 重量kg/Km |
标称电缆 重量kg/Km |
---|---|---|---|---|---|---|
18(24/32) | 2 x 0.75 | 0.6 | 0.8 | 5.7-7.4 | 14.4 | 61 |
18(24/32) | 3 x 0.75 | 0.6 | 0.9 | 6.2-8.1 | 21.6 | 75 |
18(24/32) | 4 x 0.75 | 0.6 | 0.9 | 6.8-8.8 | 28.8 | 94 |
18(24/32) | 5 x 0.75 | 0.6 | 1.0 | 7.6-9.9 | 36.0 | 110 |
17(32/32) | 2 x 1 | 0.6 | 0.9 | 6.1-8.0 | 19.0 | 73 |
17(32/32) | 3 x 1 | 0.6 | 0.9 | 6.5-8.5 | 29.0 | 86 |
17(32/32) | 4 x 1 | 0.6 | 0.9 | 7.1-9.3 | 38.4 | 105 |
17(32/32) | 5 x 1 | 0.6 | 1.0 | 8.0-10.3 | 48.0 | 130 |
16(30/30) | 2 x 1.5 | 0.8 | 1.0 | 7.6-9.8 | 29.0 | 115 |
16(30/30) | 3 x 1.5 | 0.8 | 1.0 | 8.0-10.4 | 43.0 | 135 |
16(30/30) | 4 x 1.5 | 0.8 | 1.1 | 9.0-11.6 | 58.0 | 165 |
16(30/30) | 5 x 1.5 | 0.8 | 1.1 | 9.8-12.7 | 72.0 | 190 |
14(50/30) | 2 x 2.5 | 0.9 | 1.1 | 9.0-11.6 | 48.0 | 160 |
14(50/30) | 3 x 2.5 | 0.9 | 1.1 | 9.6-12.4 | 72.0 | 191 |
14(50/30) | 4 x 2.5 | 0.9 | 1.2 | 10.7-13.8 | 96.0 | 235 |
14(50/30) | 5 x 2.5 | 0.9 | 1.3 | 11.9-15.3 | 120.0 | 285 |
