这些电缆在确保不直接接触仪器的热部件或其它任何热源的情况下,也适合用于烹饪和取暖设备。这种电缆的其他一些应用包括:固定安装在家具,隔断墙,装饰,和预留的建筑设施中。他们是不适合户外使用,工业(服装制造除外)或农业应用。
<HAR> HD21.5 S3, VDE-0281 P-5 & P-2, UL 62 (SJT), VW-1, CSA 22.2 No 49, FT-1, CE低压73/23/EEC & 93/68/EEC指令., IEC 60227-5, ROHS认证

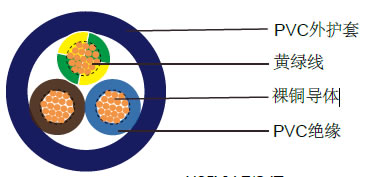

- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
- PVC绝缘T12类,遵循VDE-0281第一部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线(三芯及三芯以上)
- PVC外护套TM2
- 工作电压 VDE: 300/500 V
- 工作电压 UL/CSA: 300 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 阻燃: IEC 60332.1, VW-1
- 绝缘电阻: 20 MΩ x km
线规 |
芯数 x 导体截面积 # x mm² |
标称绝缘厚度mm | 标称护套厚度mm | 标称外径 mm |
标称铜的 重量kg/Km |
标称电缆 重量kg/Km |
17(32/32) | 2 x 1 | 0.6 | 0.8 | 7.2 | 19.2 | 56 |
17(32/32) | 3 x 1 | 0.6 | 0.8 | 7.6 | 28.8 | 73 |
17(32/32) | 4 x 1 | 0.6 | 0.9 | 8.6 | 38.4 | 86 |
17(32/32) | 5 x 1 | 0.6 | 0.9 | 9.4 | 48 | 105 |
16(30/30) | 2 x 1.5 | 0.7 | 0.8 | 7.6 | 28 | 82 |
16(30/30) | 3 x 1.5 | 0.7 | 0.9 | 8.3 | 44 | 96 |
16(30/30) | 4 x 1.5 | 0.7 | 1 | 9.3 | 58 | 117 |
16(30/30) | 5 x 1.5 | 0.7 | 1.1 | 10.4 | 72 | 144 |
14(30/50) | 2 x 2.5 | 0.8 | 1 | 9.2 | 48 | 118 |
14(30/50) | 3 x 2.5 | 0.8 | 1.1 | 10 | 72 | 152 |
14(30/50) | 4 x 2.5 | 0.8 | 1.1 | 10.9 | 96 | 192 |
14(30/50) | 5 x 2.5 | 0.8 | 1.2 | 12.2 | 120 | 243 |
12(56/28) | 2 x 4 | 0.8 | 1.1 | 10.6 | 76 | 195 |
12(56/28) | 3 x 4 | 0.8 | 1.2 | 11.5 | 115 | 235 |
12(56/28) | 4 x 4 | 0.8 | 1.2 | 12.4 | 154 | 300 |
12(56/28) | 5 x 4 | 0.8 | 1.4 | 14.1 | 192 | 361 |
