应用及描述
4芯聚氯乙烯绝缘扁线,450/750V电缆用于综合布线，在住宅，商业和工业设施不受机械损伤的地方可敷设于管道，直埋或地下管道安装使用。
标准
-
AS/NZS 5000.2
-
AS 1125
-
AS 3808

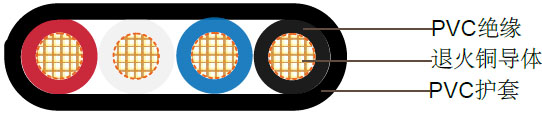

电缆结构
|
导体 |
退火铜 |
|
|
最大工作温度：90°C |
|
绝缘 |
PVC V90 |
|
绝缘颜色 |
4C: 红色,白色,蓝色,黑色 |
|
护套 |
聚氯乙烯 PVC 3V90 |
|
护套颜色 |
白色,也可选择其他颜色 |
技术特性
|
导体截面积 |
额定电流 |
电气性能 |
|
暴露在空气中 |
包围在热的绝缘内 |
埋于管道中 |
20°C时的最大直流电阻 |
75°C时的最大交流电阻 |
电抗 |
三相电的电压降 |
|
mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
|
1 |
14 |
7 |
17 |
18.1 |
27.0 |
0.119 |
46.8 |
|
1.5 |
17 |
9 |
21 |
13.6 |
17.3 |
0.111 |
30.0 |
|
2.5 |
25 |
13 |
29 |
7.41 |
9.45 |
0.102 |
16.4 |
|
4 |
33 |
17 |
37 |
4.61 |
5.88 |
0.102 |
10.2 |
电缆参数
|
标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径mm |
电缆重量 |
|
mm² |
|
mm |
mm |
最小 |
最大 |
kg/km |
|
1.0 |
1/1.13 |
0.6 |
0.9 |
11.1 x 4.1 |
11.8 x 4.4 |
95 |
|
1.5 |
7/0.50 |
0.6 |
0.9 |
12.6 x 4.5 |
13.3 x 4.8 |
120 |
|
2.5 |
7/0.67 |
0.7 |
1 |
15.6 x 5.4 |
16.4 x 5.7 |
190 |
|
4 |
7/0.85 |
0.8 |
1.1 |
18.8 x 6.4 |
19.7 x 6.7 |
290 |
