应用及描述
2+E聚乙烯绝缘，聚氯乙烯护套铠装电缆,0.6/1kV电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
-
AS/NZS 5000.1
-
AS/NZS 3008
-
AS/NZS 1125

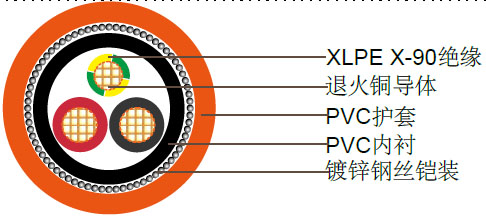

电缆结构
|
导体 |
退火铜 |
|
绝缘 |
XLPE X-90 |
|
绝缘颜色 |
2C + E - 红色,黑色,黄绿色 |
|
内衬 |
聚氯乙烯 PVC 5V-90 |
|
内衬颜色 |
黑色 |
|
铠装 |
镀锌钢丝 |
|
护套 |
聚氯乙烯 PVC 5V-90 |
|
护套颜色 |
橘色,也可选择其他颜色 |
技术嗨性
|
导体 |
额定电流 |
电气性能 |
|
截面积 |
暴露在空气中 |
直埋 |
埋于管道中 |
20°C时的最大直流电阻 |
90°C时的最大交流电阻 |
电抗 |
单相电压降@90°C |
|
mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
|
16 |
97 |
130 |
100 |
1.15 |
1.47 |
0.0805 |
2.95 |
|
25 |
130 |
170 |
130 |
0.727 |
0.927 |
0.0808 |
1.86 |
|
35 |
160 |
205 |
160 |
0.524 |
0.669 |
0.0786 |
1.35 |
|
50 |
195 |
245 |
190 |
0.387 |
0.494 |
0.0751 |
1.00 |
|
70 |
250 |
300 |
235 |
0.268 |
0.343 |
0.0741 |
0.703 |
|
95 |
310 |
360 |
285 |
0.193 |
0.248 |
0.0725 |
0.520 |
|
120 |
360 |
410 |
325 |
0.153 |
0.197 |
0.0713 |
0.423 |
电缆参数
|
标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称接地线截面积 |
标称接地线绝缘厚度 |
内衬外径 |
铠装直径 |
标称线缆外径 |
电缆重量 |
|
mm² |
|
mm |
mm² |
mm |
mm |
mm |
mm |
kg/km |
|
16 |
7/1.70 |
0.7 |
6 |
0.7 |
15.3 |
1.25 |
21.6 |
1100 |
|
25 |
7/2.14 |
0.9 |
6 |
0.7 |
19.2 |
1.25 |
25.8 |
1310 |
|
35 |
7/2.65 |
0.9 |
10 |
0.7 |
21.3 |
1.6 |
26.8 |
1765 |
|
50 |
19/1.89 |
1.0 |
16 |
0.7 |
24.1 |
1.6 |
29.7 |
2185 |
|
70 |
19/2.24 |
1.1 |
25 |
0.9 |
28.2 |
1.6 |
33.6 |
2745 |
|
95 |
19/2.65 |
1.1 |
25 |
0.9 |
31.7 |
2.0 |
37.7 |
3650 |
|
120 |
19/2.94 |
1.2 |
35 |
0.9 |
35.4 |
2.0 |
41.8 |
4600 |
