应用及描述
V75聚氯乙烯轻型软线,250/250V电缆仅适用于安装在干燥的环境中。可用于收音机，剃须刀，台灯和小的便携式设备或办公设备，吹风机等需要接地连接的应用中。也适用于没有机械应力的双绝缘设备。
标准

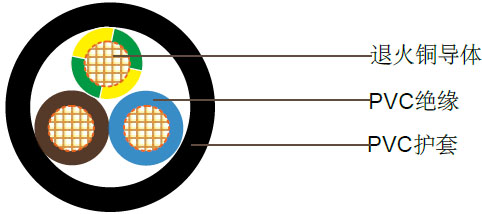

电缆结构
|
导体 |
退火铜导体，遵循AS/NZS 1125 |
|
|
最高工作温度为75°C |
|
绝缘 |
V-75 PVC |
|
颜色 |
2C 棕色,淡蓝色 |
|
|
3C 棕色,淡蓝色,黄绿色 |
|
护套 |
4V-75 PVC |
|
颜色 |
灰色,白色,黑色,橘色 |
技术特性
|
导体截面积 |
电流承载力 |
20°C时的最大直流电阻 |
90°C时的最大交流电阻 |
单相电压降 |
|
mm² |
A |
Ohm/km |
Ohm/km |
MV/A.m |
|
0.5 |
3 |
39.0 |
47.4 |
94.7 |
|
0.75 |
7.5 |
26.0 |
31.6 |
63.2 |
|
1.0 |
10 |
19.5 |
23.7 |
47.5 |
|
1.5 |
16 |
13.3 |
16.2 |
32.3 |
|
2.5 |
20 |
7.98 |
9.70 |
19.4 |
|
4.0 |
25 |
4.95 |
6.02 |
12.0 |
电缆参数
|
导体截面积 |
芯数 |
标称绝缘厚度 |
标称护套厚度 |
标称电缆外径 |
标称电缆重量 |
|
mm² |
|
mm |
mm |
mm |
kg/100m |
|
圆形 |
|
0.5 |
2 |
0.5 |
0.6 |
5.2 |
3.7 |
|
0.5 |
3 |
0.5 |
0.6 |
5.5 |
4.2 |
|
0.75 |
2 |
0.5 |
0.6 |
5.6 |
4.5 |
|
0.75 |
3 |
0.5 |
0.6 |
5.9 |
5.4 |
|
平行结构，扁平，无护套 |
|
0.5 |
2 |
0.8 |
- |
5.2×2.6 |
2.2 |
|
0.75 |
2 |
0.8 |
- |
5.6×2.8 |
2.7 |
