应用

该75Ω同轴电缆适用于船板装置和其他海上室内环境。



标准

IEC 60092-350
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

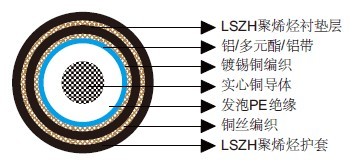

结构

导体：14AWG实心铜导体。
绝缘：发泡PE。
屏蔽1：铝/聚酯/铝带。
屏蔽2：镀锡铜编织。
衬垫层：低烟无卤聚烯烃，黑色。
铠装：铜丝编织。
外护套：低烟无卤聚烯烃。



电气特性



AWG		14
标称导体直径	mm	1.6
阻抗	Ω	75+/-5
标称衰减@100MHz	dB/100m	4.5
标称衰减@270MHz	dB/100m	7.6
标称衰减@540MHz	dB/100m	10.8
标称衰减@750MHz	dB/100m	12.8
标称衰减@1000MHz	dB/100m	14.8
电容	pF/m	53.5
传播速度	%	83
导体DCR	Ω/km	8.5
屏蔽DCR	Ω/km	12.1
感应系数	µH/m	0.32
延时	ns/m	4

机械和热性能

弯曲半径：15×OD
温度范围：-30℃ ~ +75℃



尺寸和重量

标称内导体直径 mm	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
1.6	2.7	1.7	15.0	353
