应用

该电缆具有阻燃和低烟无卤的特性，适用于室内通讯。



标准

IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

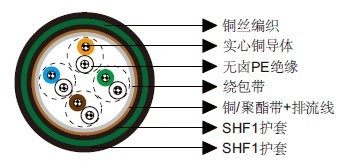

结构

导体：0.5mm实心镀锡铜导体。
绝缘：无卤热塑PE。
绞合：彩色芯线绞合在一起。线对绞合为缆心或10对的单元。单元绞合成为20、30、50对电缆。2对电缆以四线组方式绞合。
绕包带：聚酯带。
总屏蔽：缆芯外层为铜塑复合带和一根0.5mm实心镀锡铜排流线。
衬垫层：无卤热塑材料SHF1，灰色。
铠装：铜丝编织。
外护套：无卤热塑材料SHF1，灰色。



电气特性



标称导体直径	mm	0.5
最大电阻@20℃	Ω/km	95
标称电感@1KHz	MH/km	0.61
互电容 1-对电缆	nF/km	90
互电容 2-对电缆	nF/km	80
互电容 4-对及以上电缆	nF/km	70
工作电压	V	60

机械和热性能

弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-10℃ ~ +60℃



尺寸和重量

结构 单元数×每单元芯数×导体直径 (mm)	标称绝缘厚度 mm	标称护套厚度 mm		标称外径 mm	标称重量 kg/km
		内	外
1×2×0.5	0.2	1.2	1.2	8.0	95
2×2×0.5	0.2	1.2	1.2	9.0	110
4×2×0.5	0.2	1.2	1.2	10.0	145
10×2×0.5	0.2	1.5	1.5	12.0	200
20×2×0.5	0.2	1.5	1.5	15.0	330
30×2×0.5	0.2	1.5	1.5	17.0	430
50×2×0.5	0.2	1.5	1.5	20.0	580
