应用

该电缆具有阻燃和低烟无卤的特性，适用于室内通讯。



标准

IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

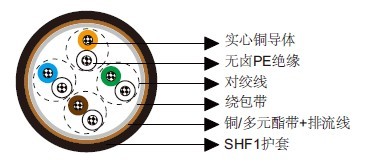

结构

导体：0.5mm实心镀锡铜导体。
绝缘：无卤热塑PE。
绞合：彩色芯线绞合在一起。线对绞合为缆心或10对的单元。单元绞合成为20、30、50对电缆。2对电缆以四线组方式绞合。
绕包带：聚酯带。
总屏蔽：缆芯外层为铜塑复合带和一根0.5mm实心镀锡铜排流线。
护套：无卤热塑材料SHF1，灰色。



电气特性



标称导体直径	mm	0.5
最大电阻@20℃	Ω/km	95
标称电感@1KHz	MH/km	0.61
互电容 1-对电缆	nF/km	90
互电容 2-对电缆	nF/km	80
互电容 4-对及以上电缆	nF/km	70
工作电压	V	60

机械和热性能

弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-10℃ ~ +60℃



尺寸和重量

结构单元数×每单元芯数×导体直径 (mm)	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
1×2×0.5	0.2	1.2	5.0	30
2×2×0.5	0.2	1.2	5.5	35
4×2×0.5	0.2	1.2	7.0	55
10×2×0.5	0.2	1.5	8.5	90
20×2×0.5	0.2	1.5	11.0	148
30×2×0.5	0.2	1.5	13.5	210
50×2×0.5	0.2	1.5	16.0	320
