应用

该电缆专为风塔装置永久线路的主电力线设计。



标准

IEC 60502

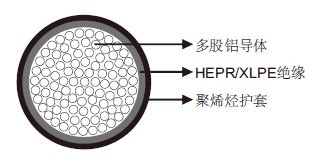

结构

导体：IEC 60228标准class 2铝导体。
绝缘：HEPR。XLPE可选。
内衬：Type GM1b橡胶材料。
护套：基于聚烯烃的材料，type HXM1。



技术数据

电压Uo/U（Um）	0.6/1kV
工作温度	-40℃~+ 90℃
最小弯曲半径	4×OD
短路温度	250℃
阻燃	IEC 60332-1
无卤	IEC 60754
腐蚀性气体	DIN EN 50267-2/IEC 60754
烟密度	IEC 61034
防油	是
耐臭氧	是
耐UV	是

尺寸和重量

结构	标称外径	标称重量
芯数×mm²	mm	kg/km
1×50	13.0	266
1×70	15.0	352
1×95	16.5	450
1×120	18.0	556
1×150	20.0	686
1×185	22.5	842
1×240	26.0	1076
1×300	29.0	1299
1×400	32.5	1680
3×150	44.0	2756
4×150	49.0	3367
