FRA 179 SW4铁路应用GKW牵引电缆

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

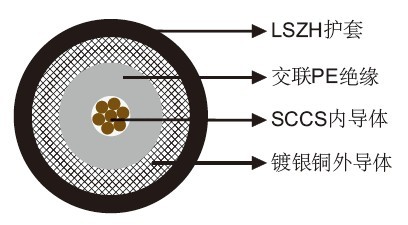

结构

内导体：多股镀银铜包钢。
绝缘：交联发泡PE（SPEX）。
外导体：镀银铜。
护套：LSZH 弹性体。

20℃时的电气特性

• 阻抗	Ω	75+/-3
  标称电容	pF/m	60
  最小绝缘电阻	MΩ.km	100000
  内导体电阻	MΩ/km	800.5
  外导体电阻	MΩ/km	27.9
  衰减
  @50MHz	dB/100m	16
  @100MHz	dB/100m	24
  @150MHz	dB/100m	30
  @200MHz	dB/100m	34
  @250MHz	dB/100m	39
  @300MHz	dB/100m	43
  @350MHz	dB/100m	47
  @400MHz	dB/100m	51
  @450MHz	dB/100m	54
  @500MHz	dB/100m	57
  @550MHz	dB/100m	61
  @600MHz	dB/100m	64
  @650MHz	dB/100m	67
  @700MHz	dB/100m	70
  @750MHz	dB/100m	72
  @800MHz	dB/100m	75
  @850MHz	dB/100m	78
  传播速度	%	69.8

•

机械和热性能

最小弯曲半径：5mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构 NO/MM	标称内导体直径 MM	标称外导体直径 MM	标称外径 MM	标称重量 KG/KM
7/0.1	0.305	2.13	2.54	11.1
