4GKW-AXplus-DW FE180 1.8/3KV双层壁单芯防火电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。标准
BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

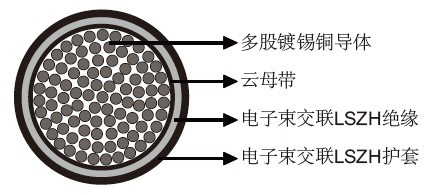

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。防火层：云母带
绝缘：电子束交联LSZH 材料。
护套：电子束交联LSZH 材料。
20℃时的电气特性
| 标称导体截面积 | MM2 | 1.5 | 2.5 | 4.0 | 6.0 | 10 | 16 | 25 | 35 | 50 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大导体电阻 | Ω/KM | 13.7 | 8.21 | 5.09 | 3.39 | 1.95 | 1.24 | 0.795 | 0.565 | 0.393 | |||
| 电压 | KV | 1.8/3.0 | |||||||||||
| 标称导体截面积 | MM2 | 70 | 95 | 120 | 150 | 185 | 240 | ||||||
| 最大导体电阻 | Ω/KM | 0.277 | 0.21 | 0.164 | 0.132 | 0.108 | 0.0817 | ||||||
| 电压 | KV | 1.8/3.0 | |||||||||||
机械和热性能
最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数 &标称导体截面积 NO.×MM2 | 导体股数 /每股直径 NO/MM | 标称绝缘厚度 MM | 标称外径 MM | 标称重量 KG/KM | |
|---|---|---|---|---|---|
| 1×1.5 | >30/0.25 | 1.05 | 4.90 | 38 | |
| 1×2.5 | 50/0.25 | 1.15 | 5.35 | 50 | |
| 1×4 | 56/0.30 | 1.25 | 6.10 | 88 | |
| 1×6 | 84/0.30 | 1.30 | 7.00 | 93 | |
| 1×10 | 80/0.40 | 1.30 | 8.10 | 142 | |
| 1×16 | 119/0.41 | 126/0.40 | 1.15 | 9.30 | 210 |
| 1×25 | 182/0.41 | 196/0.40 | 1.50 | 10.8 | 290 |
| 1×35 | 266/0.41 | 276/0.40 | 1.50 | 12.1 | 400 |
| 1×50 | 378/0.41 | 396/0.40 | 1.60 | 13.8 | 561 |
| 1×70 | 348/0.51 | 360/0.50 | 1.70 | 16.2 | 760 |
| 1×95 | 444/0.51 | 475/0.50 | 1.90 | 18.0 | 980 |
| 1×120 | 551/0.51 | 608/0.50 | 1.60 | 20.2 | 1212 |
| 1×150 | 722/0.51 | 756/0.50 | 2.20 | 22.7 | 1520 |
| 1×185 | 874/0.51 | 925/0.50 | 2.40 | 24.6 | 1830 |
| 1×240 | 1147/0.51 | 1221/0.50 | 2.50 | 27.6 | 2411 |
