GKW-RW FE180 300/500V薄壁单芯防火电缆



应用

单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。

标准

BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

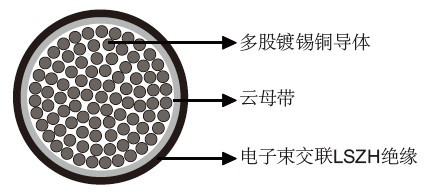

结构

导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
防火层：云母带
绝缘：电子束交联LSZH 材料。

20℃时的电气特性

标称导体截面积	MM2	0.5	0.75	1	1.5	2.5
最大导体电阻	Ω/KM	40.1	26.7	20.0	13.7	8.21
电压	KV	0.3/0.5

机械和热性能

最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围：-40℃ ~+120℃ ( 固定安装) ；-35℃ ~+90℃ ( 移动安装)
短路温度：+280℃

尺寸和重量

芯数 &标称导体截面积 NO.×MM2	导体股数 /每股直径 NO/MM		标称绝缘厚度 MM	标称外径 MM	标称重量 KG/KM
1×0.5	19/0.18	16/0.20	0.3	2.00	8
1×0.75	19/0.21	24/0.20	0.3	2.25	10
1×1.0	32/0.20		0.35	2.50	14
1×1.5	30/0.25		0.35	2.80	18
1×2.5	50/0.25		0.35	3.20	29
