4GKW-AXplus-DW 1.8/3KV双层壁单芯电缆



应用

单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。

标准

BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

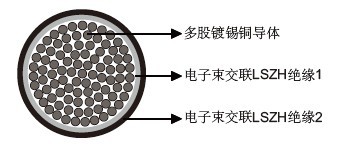

结构

导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
绝缘1：电子束交联LSZH 材料。
绝缘2：电子束交联LSZH 材料。

20℃时的电气特性

标称导体截面积		MM2	1.0	1.5		2.5		4.0		6.0	10	16		25		35		50
最大导体电阻		Ω/KM	20.0	13.7		8.21		5.09		3.39	1.95	1.24		0.795		0.565		0.393
电压		KV	1.8/3.0
标称导体截面积	MM2		70		95		120		150		185		240		300		400
最大导体电阻	Ω/KM		0.277		0.21		0.164		0.132		0.108		0.0817		0.0654		0.0495
电压	KV		1.8/3.0

机械和热性能

最小弯曲半径：4xOD ( 固定安装) ；6xOD ( 移动安装)。
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)。
短路温度：+280℃。

尺寸和重量

芯数 &标称导体截面积 NO.×MM2	导体股数 /每股直径 NO/MM		标称绝缘厚度 MM	标称外径 MM	标称重量 KG/KM
1×1.0	32/0.20		0.7	2.8	17
1×1.5	30/0.25		0.8	3.2	23
1×2.0	32/0.20		0.9	3.55	28
1×2.5	50/0.25		0.9	3.70	34
1×4.0	56/0.30		1.0	4.45	53
1×6.0	84/0.30		1.1	5.05	74
1×10	80/0.40		1.2	6.35	118
1×16	119/0.41	126/0.40	1.5	8.3	180
1×25	182/0.41	196/0.40	1.8	10.2	274
1×35	266/0.41	276/0.40	2.0	11.7	379
1×50	378/0.41	396/0.40	2.2	13.6	550
1×70	348/0.51	360/0.50	2.1	15.6	730
1×95	444/0.51	475/0.50	2.3	17.3	940
1×120	551/0.51	608/0.50	2.4	19.6	1180
1×150	722/0.51	756/0.50	2.6	21.9	1510
1×185	874/0.51	925/0.50	2.8	23.8	1802
1×240	1147/0.51	1221/0.50	2.9	26.9	2290
1×300	1443/0.51	1525/0.50	3.0	29.7	2928
1×400	2016/0.51	2013/0.50	3.4	35.8	4040
