FRA 145单芯铁路应用GKW同轴电缆



应用

拥有更好的防火性能和极高耐热性的单芯电缆， 用于灯、 加热仪器设备和配电箱、机械和设备制造等的内部布线。适合穿管敷设， 表面安装布线，石膏板下敷设等。

标准

IEC 60754-1, EN 50267-2-1 ( 无卤测试)
IEC 60754-2, EN 50267-2-2 ( 气体腐蚀性测试)
NES 02-713, NFC 20-454 ( 毒性指数测试)
IEC 61034, EN 50268-2 ( 烟密度测试)
IEC 60332-1, EN 50265-2-1 ( 单根电缆/ 电线火焰传播测试)
IEC 60332-3, EN 50266-2, NF C 32-070 ( 成束电缆/ 电线火焰传播测试)
DIN 51900 ( 火灾荷载)

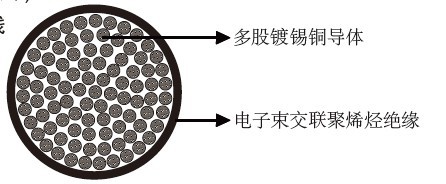

结构

导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
绝缘： 电子束交联聚烯烃。
颜色代码：多种颜色可选。

20℃时的电气特性

标称导体截面积		MM2		0.25	0.34		0.50		0.75		1.0		1.5		2.5		4.0		6.0		10		16
最大导体电阻		Ω/KM		85.9	57.2		40.1		26.7		20.0		13.7		8.21		5.09		3.39		1.95		1.24
电压		V		300/500V (≤1mm2); 450/750V (≥1.5mm2)
标称导体截面积	MM2		25			35		50		70		95		120		150		185		240		300
最大导体电阻	Ω/KM		0.795			0.565		0.393		0.277		0.21		0.164		0.132		0.108		0.0817		0.0654
电压	V		300/500V (≤1mm2); 450/750V (≥1.5mm2)

机械和热性能

最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围：-55℃ ~+145℃ ( 固定安装) ；-40℃ ~+120℃ ( 移动安装)
短路温度：+280℃

尺寸和重量

芯数 &标称导体截面积 NO.×MM2	导体股数 /每股直径 NO/MM	标称绝缘厚度 MM	标称外径 MM	标称重量 KG/KM
1×0.25	19/0.13	0.5	1.5	5
1×0.34	19/0.15	0.5	1.7	6
1×0.50	16/0.20	0.5	1.8	8
1×0.75	24/0.20	0.6	2.2	11
1×1.0	30/0.20	0.6	2.5	14
1×1.5	30/0.25	0.6	2.7	21
1×2.5	50/0.25	0.7	3.4	33
1×4.0	56/0.30	0.8	4.1	48
1×6.0	84/0.30	0.9	5.2	67
1×10.0	80/0.40	1.0	6.4	112
1×16.0	126/0.40	1.1	7.5	172
1×25.0	196/0.40	1.3	9.2	262
1×35.0	276/0.40	1.3	10.4	362
1×50.0	396/0.40	1.6	12.5	512
1×70.0	360/0.50	1.6	14.7	710
1×95.0	475/0.50	1.8	16.4	937
1×120.0	608/0.50	1.8	18.2	1159
1×150.0	756/0.50	1.9	20.8	1447
1×185.0	925/0.50	2.0	22.5	1790
1×240.0	1221/0.50	2.2	25.7	2318
1×300.0	1525/0.50	2.4	28.3	2897
